隨著全球定位系統（GPS）面臨越來越多的干擾和安全威脅，自動駕駛汽車（AV）導航系統對慣性測量單元（IMU）的依賴日益增強。尤其是在部分或完全失去GNSS信號的情況下，如城市峽谷、隧道或惡劣天氣環境，高性能微機電系統（MEMS）IMU成為實現魯棒位置導航授時（PNT）的關鍵補充傳感器。

然而，對于初次采用MEMS IMU的開發團隊而言，如何在有限的處理資源下充分發揮其性能，尤其是采樣速率匹配、數據同步和時間一致性等關鍵技術指標，成為系統設計中的一大挑戰。ADI代理商授權、原廠貨源 - 深圳市中芯巨能電子有限公司將以ADI公司的ADIS16576 IMU為例，探討其在自動駕駛地面車輛（AGV）中的集成應用及關鍵優化方法。

一、IMU在AGV導航系統中的作用

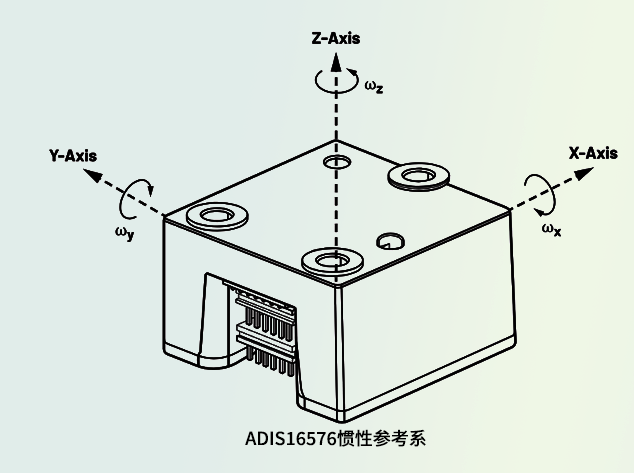

典型的AGV導航系統通常融合視頻、車輪里程計和GPS進行定位跟蹤。當引入MEMS IMU后，它可提供連續的角速度和加速度測量，幫助系統在GNSS信號中斷期間維持姿態估計。以ADIS16576為例，該器件包含三軸加速度計和三軸陀螺儀，支持高精度慣性測量。

在一個主循環運行頻率為50Hz的AGV系統中，IMU的理想采樣率可能高達4000Hz，兩者之間存在高達80倍的差異。這種顯著的速率差距不僅影響系統實時性，還可能導致數據丟失或延遲，進而影響整體導航精度。

二、四大關鍵優化方向

為解決上述問題，工程師應重點優化以下四個方面：

1. 數據縮減與帶寬控制

直接降低IMU輸出數據率可能會導致欠采樣和信號失真。因此，推薦通過內置數字濾波器（如Bartlett FIR）對原始數據進行降頻處理。例如，在ADIS16576中啟用64抽頭FIR濾波器，可將截止頻率降至約20Hz，并將輸出數據率（ODR）調整至50Hz，與主控系統的處理周期對齊。

此外，需注意位寬擴展帶來的通信負擔。在使用突發讀取命令、8MHz串行時鐘條件下，通信時間會從24μs增加至40μs，這對系統資源調度提出了更高要求。

2. 時間一致性管理

IMU數據的時間戳必須與系統主時鐘保持一致，否則可能導致采樣誤差累積。若IMU使用內部時鐘，而主控系統基于外部視頻同步頻率（50Hz），二者之間的時鐘偏差會導致樣本缺失或重復。

解決方案之一是利用IMU“數據就緒”信號作為中斷源，觸發數據采集。這樣可以確保每次讀取的數據都是最新的，避免因異步采樣造成的時序錯亂。

3. 外部同步機制配置

ADIS16576支持比例式同步模式，允許將IMU內部高頻采樣與系統低頻主循環進行比例匹配。例如，設置80:1的比例關系后，IMU以4000Hz采樣，經抽取后輸出50Hz數據流，并與視頻同步頻率嚴格對齊，從而實現固定延遲和確定性響應。

4. 數據緩沖策略

在初步測試階段，若無法立即提升主控系統處理能力，可借助IMU內置的FIFO緩存功能。例如，在關閉板載濾波器的前提下，ADIS16576可在單個主循環周期內存儲多達80組樣本。隨后通過高速SPI接口一次性讀取，大幅減少通信開銷，同時保留完整的動態運動信息。

三、結語：構建穩健的PNT系統

面對日益復雜的PNT威脅環境，自動駕駛系統必須強化對多源傳感器的融合能力。MEMS IMU作為其中不可或缺的一環，其性能發揮直接影響到系統在GNSS失效情況下的穩定性與可靠性。

通過合理配置數據濾波、時間同步、外部觸發與緩存機制，工程師可以在不升級主控平臺的前提下，有效評估IMU在特定應用場景中的價值，并為后續系統架構優化提供堅實基礎。未來，隨著更多高性能、低延遲IMU產品的推出，結合更智能的傳感器融合算法，自動駕駛平臺將具備更強的自主導航能力與抗干擾韌性。
