在汽車向分區電子架構演進的過程中，對高精度、高穩定性的時鐘解決方案需求日益增長。特別是在ADAS（高級駕駛輔助系統）、IVI（車載信息娛樂）和高性能計算（HPC）等關鍵應用中，精確的定時同步是實現軟件定義功能與實時決策的基礎。

BAW（體聲波）時鐘作為一種基于半導體工藝的新型諧振器技術，正逐步取代傳統石英晶體振蕩器，成為現代汽車電子系統中的首選時鐘源。

一、BAW時鐘 vs 石英振蕩器：性能對比分析

傳統的石英振蕩器受限于其物理特性，在抗振動、長期穩定性、啟動時間和集成度方面存在明顯短板：

頻率穩定性：BAW時鐘可在10年內保持±25ppm的穩定性，顯著優于石英器件；

抗沖擊能力：具備1ppb/g的振動敏感度，符合MIL-STD-883F等軍規標準；

啟動時間：小于3ms，相比石英的6ms更適用于需要快速響應的ADAS場景；

封裝與集成：可直接嵌入標準IC封裝中，支持更高密度的PCB布局；

FIT率（故障率）：典型值低至0.3 FIT，遠低于石英的30 FIT，有助于滿足ASIL D級功能安全要求。

此外，BAW時鐘具有更低的電磁干擾（EMI），并可通過擴頻技術進一步優化信號完整性，尤其適合高速通信接口如PCIe 6.0、千兆以太網及FPDLink? SerDes的應用。

二、分區架構下的時鐘樹挑戰與BAW優勢

隨著汽車系統向區域控制架構遷移，多個ECU需協同工作，對時鐘同步提出了更高的要求。傳統的多石英振蕩器方案不僅占用大量空間，還增加了設計復雜性和潛在的同步誤差。

BAW時鐘憑借其優異的頻率匹配性、小尺寸封裝以及多路輸出能力，可有效簡化時鐘樹結構，減少外部元件數量，并提升整體系統可靠性和可維護性。例如TI德州儀器的CDC6C-Q1振蕩器可同時驅動多個解串器模塊，顯著降低物料清單（BOM）成本。

三、典型應用場景解析

前置攝像頭系統

在ADAS系統中，前置攝像頭負責行人識別、交通標志檢測和車道保持輔助等功能，必須滿足ISO 26262標準下的ASIL B至D等級要求。采用BAW時鐘（如CDC6C-Q1）可確保SoC與傳感器之間的精確同步，提高圖像處理效率與系統安全性。

IVI平臺

TI的LMK3H0102-Q1和LMK3C0105-Q1集成了BAW諧振器，支持多路時鐘輸出，無需外接參考晶振，簡化了時鐘拓?fù)浣Y(jié)構，同時通過CISPR 25 Class 5認證，確保在復雜電磁環境中穩定運行。

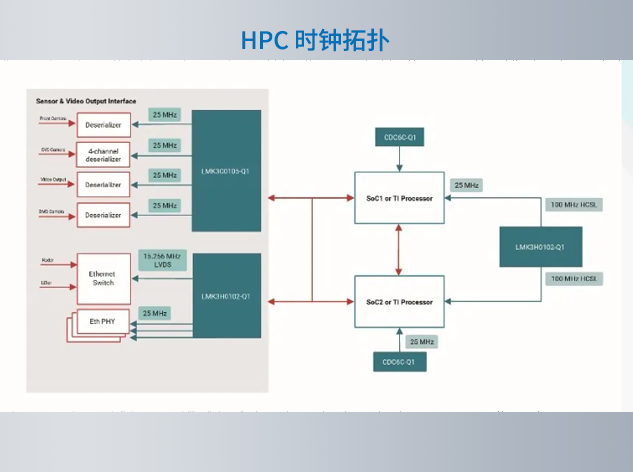

ADAS域控制器（HPC）

隨著數據傳輸速率邁向PCIe 6.0級別，時鐘抖動要求愈加嚴苛。LMK3H0102-Q1提供低至34.5fs的周期抖動，滿足100fs通用時鐘規范，為融合ADAS與IVI的高性能計算平臺提供精準的定時基準。

四、供應鏈與長期可用性考量

在全球芯片供應不穩定的背景下，BAW時鐘因其基于半導體制造流程，具備更強的供應鏈彈性。相較于依賴特定晶片材料和切割工藝的石英振蕩器，BAW器件更容易實現規模化生產和庫存保障，降低了因元器件短缺導致的項目延遲風險。

結語

面對自動駕駛、軟件定義車輛和高速數據互聯的發展趨勢，傳統石英振蕩器已難以滿足新一代汽車電子系統對精度、穩定性和功能安全的綜合要求。BAW時鐘憑借其卓越的電氣性能、更高的可靠性以及更優的系統集成能力，正逐步成為車載時鐘解決方案的主流選擇。

對于工程師而言，在進行ADAS、IVI或HPC系統設計時，優先考慮集成BAW技術的時鐘器件，不僅能提升整體系統性能，也有助于通過功能安全認證，縮短開發周期，增強產品競爭力。
