在工業控制、汽車電子及精密儀器系統中，精確調節模擬信號是確保系統性能的關鍵環節。Microchip推出的MCP42U83是一款10位雙通道數字電位器（Digital Potentiometer），集成了高分辨率、靈活配置與多種通信接口，為工程師提供了高性價比的精細校準解決方案。Microchip代理商、原廠貨源 - 深圳市中芯巨能電子有限公司為您介紹MCP42U83：產品特點、參數規格、應用領域及訂購料號。

一、器件概述

MCP42U83內置兩個獨立的電阻網絡，每個網絡支持10位分辨率，即共1024級調節步進，電阻值可選5kΩ、10kΩ、20kΩ、50kΩ和100kΩ，滿足不同應用場景對阻值范圍的需求。該器件支持單端或雙電源供電，無需額外初始化配置即可上電運行，簡化了系統設計復雜度。

其內部采用梯形電阻結構，由1023個精密電阻組成，游標（Wiper）可在零刻度至滿量程之間進行精確調節。此外，A、B、W三個端子均可通過寄存器配置實現斷開連接，從而降低待機功耗或?qū)⑵骷渲脼殡娢挥?jì)或變阻器模式，提升應用靈活性。

二、功能特性分析

非易失性與易失性存儲結合

MCP42U83集成了1000次寫入周期的MTP（Memory Type Programming）非易失性存儲單元，可用于保存用戶設定的電阻值，確保掉電后參數不丟失。同時，也支持易失性模式下的實時動態調整，適用于需要頻繁更新配置的應用場景。

多接口支持與數據安全機制

支持I2C和SPI兩種主流數字接口協議，便于與主控芯片連接。此外，片內集成軟件控制的CRC校驗功能，提升了通信過程中的數據完整性與系統穩定性，特別適合對可靠性要求較高的工業與汽車環境。

高性能指標保障精度

積分非線性誤差（INL）最大為±1LSB；

微分非線性誤差（DNL）最大也為±1LSB；

這兩項關鍵指標表明MCP42U83具備出色的線性度表現，能夠滿足高精度模擬信號調節需求。

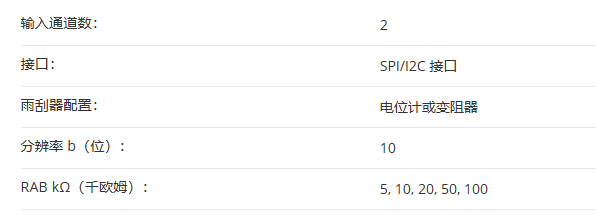

三、參數規格

四、典型應用場景

MCP42U83廣泛適用于以下領域：

工業傳感器信號調理電路中的增益與偏置校準；

汽車電子系統的電壓參考調節與反饋控制；

醫療設備、測試儀器中的高精度模擬調節；

音頻設備中的音量控制或均衡調節；

各類嵌入式系統中替代傳統機械電位器，提升系統一致性和長期穩定性。

五、訂購料號
