在電機驅動和電源管理系統領域，尋找一款高效、穩定且易于集成的驅動電路是許多工程師的目標。今天我們要介紹的AiP2180正是這樣一款出色的高速中壓全橋驅動電路，它專為驅動N型MOSFET或IGBT等中壓功率器件設計，適用于無刷電機驅動、全橋供電系統以及電動車電池管理等多種應用。

AiP2180核心特點與優勢

寬電壓輸入范圍：支持從5V到15V的電平輸入，確保了與多種電源系統的兼容性。

內部電荷泵升壓技術：可將電壓升至最高95V，為功率器件提供充足的動力。

獨立外部關斷控制：支持靈活的操作模式，用戶可以根據需要實現快速響應的控制策略。

超快工作頻率：最快可達1MHz的工作頻率，滿足對速度有嚴格要求的應用場景。

卓越的輸出特性：輸出上升下降時間低至10ns（負載1000pF），確保信號傳輸?shù)木_性和穩定性；峰值輸出電流高達±2.6A。

可編輯死區時間：內置可調死區控制，允許用戶根據具體需求調節以?xún)?yōu)化驅動效率。

全面保護機制：集成了欠壓保護功能，有效防止因電壓不足導致的設備損壞；同時具有低功耗特性，延長設備使用壽命。

多樣化封裝形式：提供SOP20和DIP20兩種封裝選項，適應不同的安裝需求。

AiP2180應用場景

憑借其獨特的性能組合，AiP2180非常適合應用于以下領域：

電動自行車和電動工具中的電機驅動；

需要高效能全橋供電系統的工業自動化設備；

電動車電池管理系統，提升電池使用效率和安全性。

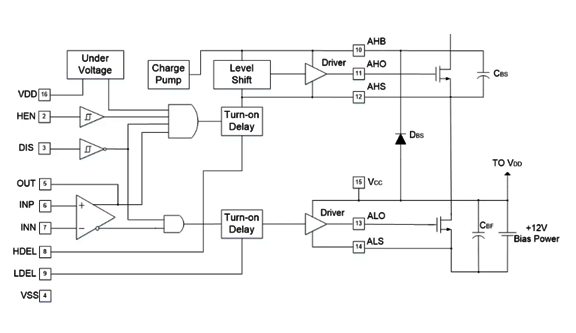

AiP2180原理圖

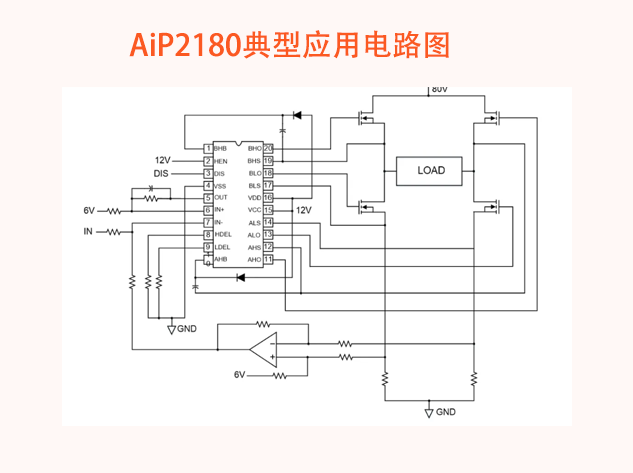

AiP2180典型應用電路圖

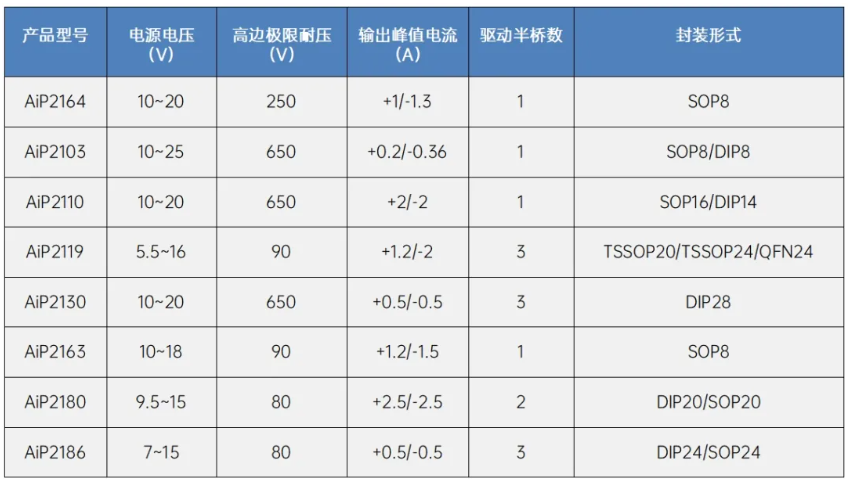

AiP2180同系列產品

AiP2164

AiP2103

AiP2110

AiP2119

AiP2130

AiP2163

AiP2180

AiP2186

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結語

總的來說，AiP2180以其強大的功能特性和廣泛的應用潛力，成為了電機驅動和電源管理領域的一款重要產品。無論是追求高性能還是尋求成本效益的項目，AiP2180都展示了其作為一款高效、可靠驅動解決方案的價值。對于正在尋找一種能夠簡化設計流程、提高系統效率的工程師來說，AiP2180無疑是一個值得考慮的選擇。
