在美容儀和保健按摩儀的設計中，選擇合適的電源管理芯片至關重要。德州儀器（TI）提供了一系列低功耗、高性能的芯片，能夠滿足這些設備對安全性和效率的要求。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將詳細介紹幾款適用于美容儀和保健按摩儀的明星產品。

鋰電池充電芯片：BQ25170 和 BQ25302

大多數美容儀和保健按摩儀通過USB 5V電壓給鋰電池充電。由于美容儀直接接觸人臉，插電使用存在安全隱患，因此通常不希望客戶一邊充電一邊使用。為了避免這種風險并降低成本，一般不會選擇帶有路徑管理的充電芯片。

BQ25170 是T德州儀器極簡、不帶路徑管理的單節鋰電充電芯片，只需配置外圍的6顆電阻電容即可實現充電功能。它支持高達800mA的充電電流，并且最高耐壓可達30V，靜態電流僅為0.35uA。BQ25170的一個顯著特點是其輸出充電電壓可調節，通過調整輸出腳的一顆電阻，可以實現3.5V到4.4V的充電電壓，從而支持低壓磷酸鐵鋰電池和高壓鋰電池。此外，BQ25170的BAT腳能承受最大13V的電壓，防止電機反沖電壓過高造成損壞。

如果需要更大的充電電流，可以選擇BQ25302，這是一款開關型鋰電充電芯片，支持2A的充電電流，充電電壓同樣可通過電阻調節，靜態電流低至3.5uA，比老一代的充電芯片降低了至少5-10倍。總的來說，TI的鋰電池充電芯片提供了極低的靜態電流，保證了待機時間，同時高達30V的輸入耐壓和13V的電池管腳耐壓確保了系統的安全性。

對于功率較大的美容儀產品，通常采用兩節電池串聯，可以使用BQ25886，這是一款支持2節2A升壓充電的5V升壓充電芯片，無需專門的適配器，使用普通的5V適配器即可，節省成本。

下圖是詳細的參數：

升壓芯片：TPS61099 和 TPS61322 系列

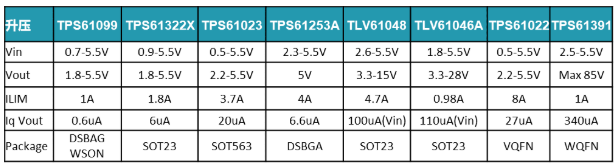

推薦的主要升壓芯片有TPS61099和TPS61322X系列。其中，TPS61099的靜態電流可以低至0.8uA，非常適合對功耗要求嚴格的設備。另一款TPS61322X系列是固定輸出，電流稍大一些，適合對功耗要求不那么嚴苛的應用場景。這兩款升壓芯片都支持輕載高效，在1mA負載下的效率都在90%以上。如需更大的電流請看下圖推薦。

降壓芯片：TPS62825 和 TPS6280X 系列

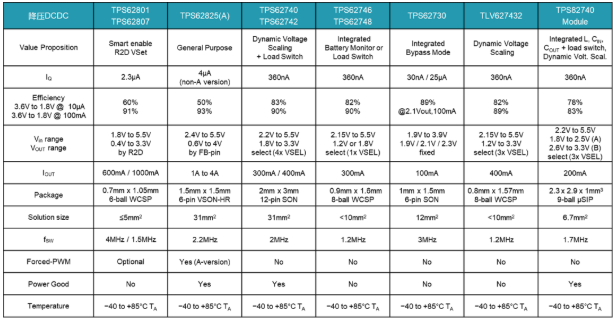

推薦的降壓芯片包括TPS62825和TPS6280X系列。雖然它們的靜態電流稍高，但仍然維持在4uA以內。如果對漏電流有更高的要求，可以選擇TPS6274X系列，具有360nA的低靜態電流，支持300mA或400mA的輸出電流。對于體積要求較高的應用，可以考慮TPS82740電源模塊，集成電感，封裝尺寸為2.3 x 2.9mm，節省PCB布局面積。下圖是詳細的參數：

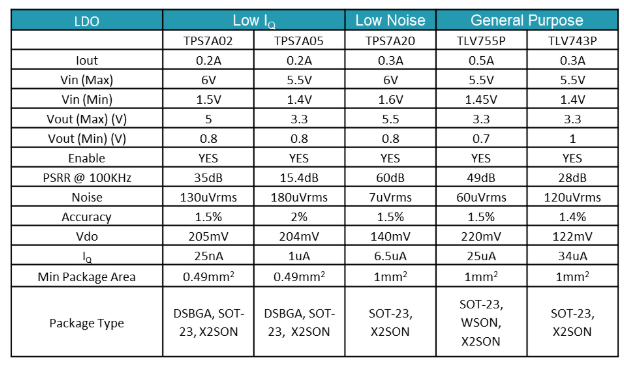

線性穩壓器：TPS7A 系列

從三個角度來看美容儀和保健按摩儀上的線性穩壓器：

對功耗有要求的：可以選擇TI德州儀器TPS7A系列，具備極低的待機功耗。

對噪聲有要求的：可以選擇2021年新推出的TPS7A20，具有優異的噪聲性能。

通用型：對功耗和噪聲要求不高的應用，可以選擇TLV755P和TLV743P。

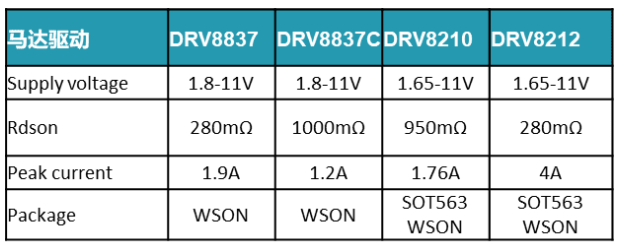

馬達驅動：DRV8210

DRV8210是TI德州儀器的馬達驅動，采用WSON封裝，與經典的DRV8837管腳兼容，還單獨做了SOT563小封裝，最大支持1.76A的電流。該馬達驅動外圍電路非常簡單，僅需配置幾顆濾波電容即可。如果電流需求更高，可以選擇管腳兼容的DRV8212，支持4A的電流。

應用案例與未來展望

這些TI的低功耗芯片廣泛應用于美容儀和保健按摩儀中，確保了設備的安全性和高效性。例如，在美容儀中，BQ25170和BQ25302確保了電池的安全充電，而TPS61099和TPS61322系列升壓芯片則提供了高效的電源轉換。DRV8210作為馬達驅動，簡化了電路設計，提升了系統的可靠性。

隨著消費者對便攜式美容儀和保健按摩儀的需求不斷增加，對電源管理芯片的要求也在提升。TI的這些低功耗芯片不僅滿足了當前市場的需求，還為未來的創新提供了堅實的基礎。無論是在家用美容儀還是專業級保健按摩儀領域，TI的產品將繼續發揮重要作用，幫助廠商開發出更加智能、高效、安全的設備。

結語

TI的低功耗芯片如BQ25170、BQ25302、TPS61099、TPS62825和DRV8210等，為美容儀和保健按摩儀提供了全面的電源管理解決方案。這些芯片不僅具備極低的靜態電流，延長了設備的待機時間，還在安全性和可靠性方面表現出色。如果你正在尋找一款適用于美容儀或保健按摩儀的電源管理芯片，TI的產品無疑是一個值得信賴的選擇。如需文章中的產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
