隨著新能源汽車、高級駕駛輔助系統（ADAS）和車聯網技術的迅速普及，車規級功率器件面臨著更高的功率密度和更復雜的工作環境要求。傳統單面散熱封裝已難以滿足這些需求，而新潔能近日正式推出的40V PDFN 5x6雙面散熱車規級MOSFET新品（型號：NCEAP008NH40AGW），憑借其高效的熱管理能力，為高功率場景帶來了全新的解決方案。如需NCEAP008NH40AGW產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

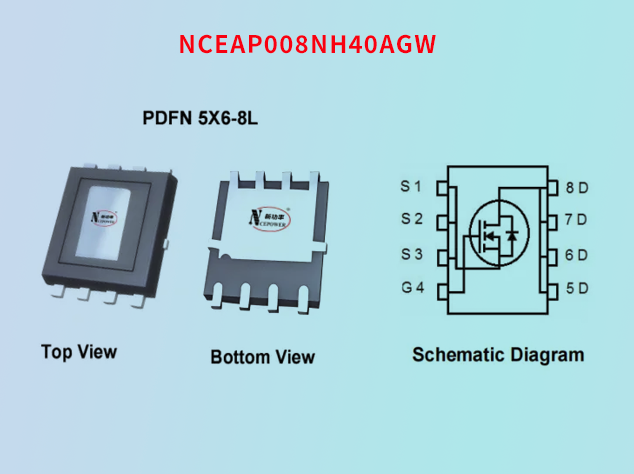

這款40V的雙面散熱車規級MOSFET采用了PDFN 5x6封裝，具有極低的結殼熱阻RθJC，僅為0.63℃/W，最大持續電流(ID)達到365A（在Tc=25℃條件下），RDS(ON)的最大值為1.05mΩ，工作溫度范圍從-55℃到175℃。由于其RDS(ON)和Qg的組合極低，這款產品不僅具備較小的導通電阻和柵極電荷，還能確保導通和開關功率損耗最小化，提供高效的高頻開關性能，是專為汽車電子設計的高可靠性、高品質和高性能器件。

PDFN5*6 雙面散熱封裝的核心優勢

1. 雙面散熱，極致熱性能

雙面散熱結構允許熱量從芯片正反兩側同時導出，形成平衡的熱流路徑。相比單面散熱結構，這種設計使得熱流分布更加均勻，有效避免了芯片局部過熱問題。通過銅夾片技術將芯片熱量直接傳導到封裝頂部和底部，大大降低了熱阻RθJC，熱阻比單面散熱器件下降了20%-50%，顯著提升了熱性能。此外，頂部和底部的散熱金屬層可以直接連接散熱片或冷卻系統，增強了導熱效率，同時降低了系統散熱設計的復雜度。

2. 緊湊封裝，靈活設計，提升系統效率

PDFN 5x6封裝與NCE標準的PDFN 5x6具有相同的尺寸（5mm x 6mm），無需修改現有PCB布局。雙面散熱封裝可直接與散熱片或冷卻系統結合，為系統設計提供了更多的靈活性。適用于對空間高度敏感的應用場景，如電池管理系統（BMS）、DC-DC轉換器、車載充電器（OBC）和功率控制單元（PCU）。產品支持低導通電阻（Rds(on)）和高開關頻率，有助于降低導通損耗和開關損耗，提高整體能效。

3. 高可靠性，滿足車規要求

采用第三代Super Trench技術，符合AEC-Q101標準，具有卓越的耐高溫、耐潮濕和抗溫沖性能，能夠在嚴苛的車載環境中長期穩定運行。

典型應用場景

新能源汽車電池管理系統（BMS）

在新能源汽車中，BMS負責監控電池狀態，確保安全和高效運行。PDFN5*6雙面散熱產品為BMS提供了卓越的熱性能支持，可以將工作溫度降低15%-20%，從而延長系統壽命，減少冷卻設備的負擔，幫助系統更好地應對高功率充放電的熱管理需求。

車載充電器（OBC）與DC-DC轉換器

高功率密度的DC-DC轉換器和OBC對功率器件的散熱性能和效率提出了更高要求。PDFN5*6雙面散熱封裝能夠顯著提升系統效率，降低散熱方案復雜度。

ADAS驅動模塊

在攝像頭、雷達等ADAS模塊中，PDFN5*6雙面散熱功率器件可以顯著降低模塊發熱，確保性能穩定，為駕駛安全保駕護航。

總之，新潔能推出的這款40V PDFN 5x6雙面散熱車規級MOSFET新品，不僅解決了傳統單面散熱封裝無法滿足的高功率密度和復雜工作環境的需求，還為新能源汽車及其相關應用提供了可靠且高效的解決方案。憑借其緊湊的設計、卓越的熱管理和高可靠性，這款產品將在未來的汽車電子領域發揮重要作用。
