Diodes公司（NASDAQ: DIOD）近期推出了符合車用標準的ZXCT18xQ系列高精度電流分流監測器。該系列產品為單級儀表放大器，能夠在高達26V的寬廣共模電壓范圍內精確測量微小的感測電壓，并且在2.7V至5.5V的供電范圍內穩定工作。這些特性使得該系列非常適合應用于汽車環境照明控制、電池管理、座椅加熱以及其他車身控制系統中。

產品特性

ZXCT180Q：專為單向電流測量設計，提供兩種引腳配置（A版和B版），以適應不同的PCB布局需求。OUT引腳位置的不同，提供了更大的設計靈活性。

ZXCT181Q：支持單向或雙向電流測量，特別適用于需要檢測電流方向變化的應用場景，如電池管理系統。當用于雙向電流感測時，通過向REF引腳引入電壓來補償輸出電壓；而在單向電流感測模式下，REF引腳連接至GND。

固定增益選項：ZXCT18xQ系列提供四種固定的電壓增益選擇——20V/V、50V/V、100V/V和200V/V，滿足不同應用場景的需求。

性能表現：該系列器件可在-0.3V至26V的共模電壓范圍內操作，不受最大供電電流370μA的影響。特別是在20V/V增益設置下，能夠?qū)崿F(xiàn)高達400kHz的小信號帶寬以及2V/μs的大信號轉換速率，確保快速響應輸入電流的變化。

溫度范圍：所有型號的工作溫度范圍均為-40°C至+125°C，保證了在極端環境條件下的可靠性。

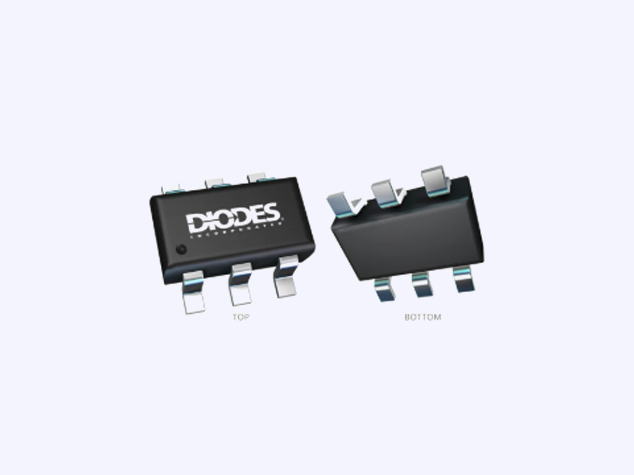

封裝形式：ZXCT180Q和ZXCT181Q分別采用了SOT25和SOT26封裝，而標準規格版本ZXCT180和ZXCT181則適用于工業及商業應用。

注：我司代理銷售Diodes公司旗下全系列IC電子元器件，如需采購、申請樣片測試、產品規格書等需求，請加客服微信：13310830171。

應用擴展

ZXCT18xQ系列豐富了Diodes公司在26V電源軌電流監測領域的解決方案，與先前推出的ZXCT199Q及ZXCT21xQ系列產品形成互補，進一步提升了公司在高精度高側及低側電流感測技術方面的能力，尤其是在低至10mV的感測電壓條件下。

總結

隨著ZXCT180Q和ZXCT181Q的推出，Diodes不僅強化了其在汽車電子市場中的地位，還為工程師們提供了更多靈活的選擇，以應對日益復雜的汽車電氣系統設計挑戰。這兩款新型號憑借其高精度、寬泛的操作電壓范圍和出色的溫度穩定性，成為現代汽車應用的理想之選。
