對于從事硬件研發的工程師來說，恒流電路是一個耳熟能詳?shù)母拍睢１疚膶⒃敿?xì)介紹三種常用的恒流電路設計原理，包括基于三極管、運算放大器（運放）以及穩壓二極管的恒流電路。

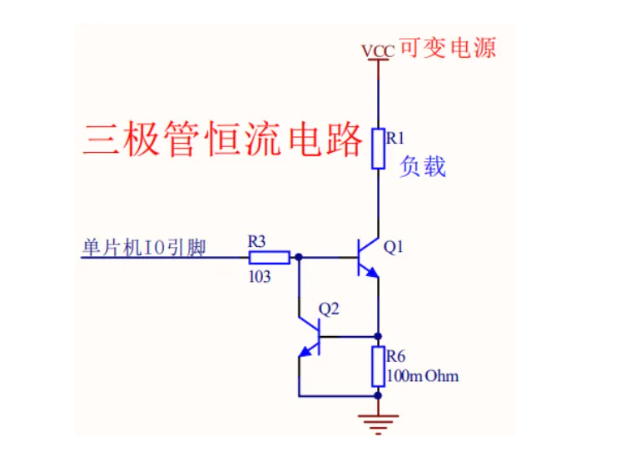

三極管恒流電路

三極管恒流電路的核心在于利用了三極管的基極導通電壓特性，通常這一電壓范圍在0.6到0.7伏特之間。在這個電路中，當Q2三極管導通時，它會將Q1三極管的基極電壓拉低，導致Q1截止，從而使負載R1停止工作。負載R1上的電流等同于電阻R6上的電流（這里忽略了Q1和Q2的基極電流）。由于R6電阻兩端的電壓固定在0.6到0.7伏特，因此通過R6的電流是恒定的，這意味著即使負載R1的供電電壓VCC發生變化，流經R1的電流依然保持不變，從而實現了恒流的效果。

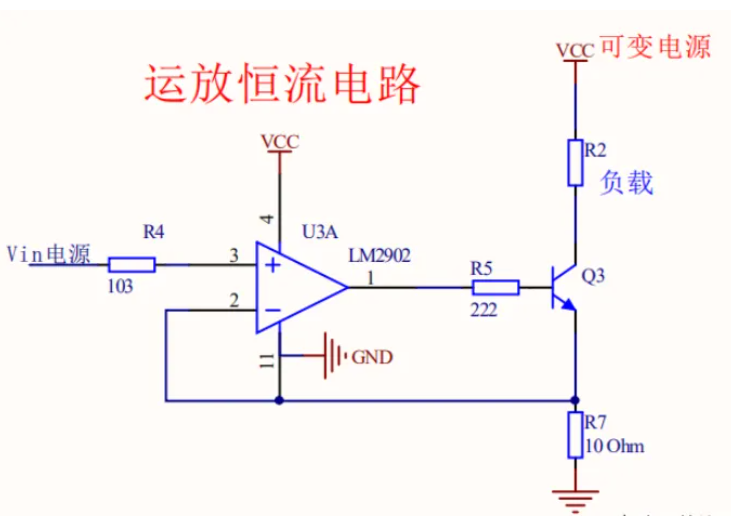

運放恒流電路

運放恒流電路則是利用了運放的電壓跟隨特性，即運放的兩個輸入端Pin3與Pin2之間的電壓相等。當給電阻R4施加一個穩定的輸入電壓Vin時，R7兩端的電壓也將保持在Vin水平。因此，無論外部電路如何變動，流過R7電阻的電流都將保持不變。類似于三極管恒流電路的工作原理，負載R2上的電流等于R7電阻上的電流，這意味著即使R2的供電電壓是可變的，R2上的電流也會保持恒定，從而實現恒流目的。

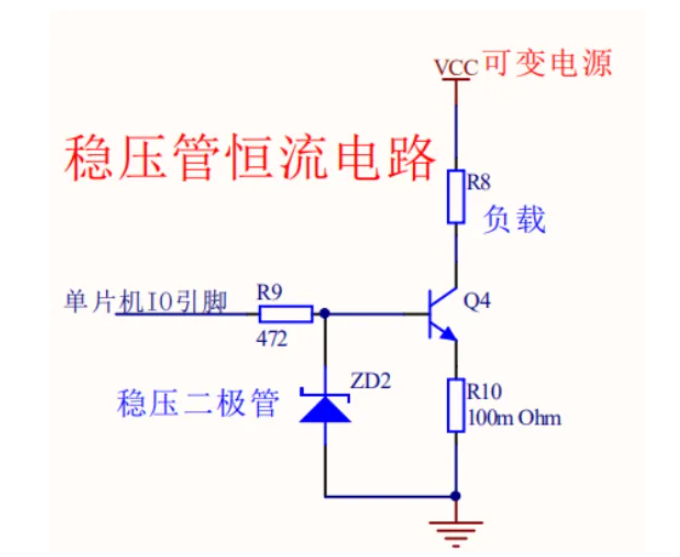

 穩壓二極管恒流電路

除了上述兩種基于三極管和運放的恒流電路設計外，還有一種利用穩壓二極管實現恒流的方式。在穩壓二極管恒流電路中，三極管Q4的基極電壓被限制在穩壓二極管工作時的穩定電壓Uzd上。這樣，R10電阻兩端的電壓就被設定為Uzd減去三極管基射極之間的導通電壓0.7V，即U=Uzd-0.7V。因此，即使電源VCC電壓有所波動，流過R10的電流仍然保持恒定，從而確保負載R8上的電流也是固定的，達到了恒流的效果。

通過對這三種不同類型的恒流電路的理解，我們可以看到，盡管它們各自采用的技術不同，但最終目的都是為了在電源電壓變化的情況下，維持負載電流的穩定性。無論是三極管、運放還是穩壓二極管，每種方案都有其獨特的優點和適用場景，工程師可以根據具體需求選擇最合適的恒流電路設計方案。
