英飛凌近期推出了其最新的集成伺服電機驅動器——REF-DR3KIMBGSIC2MA。這款新產品專為評估和測試采用TO-263-7封裝的第二代1200V CoolSiC? MOSFET而設計，旨在為集成伺服電機驅動器應用提供高性能解決方案。

主要規格和技術細節

REF-DR3KIMBGSIC2MA是一款集成了逆變器和柵極驅動器功能的新型板卡，特別適用于三相伺服電機的驅動應用。其核心組件包括：

-SiC MOSFET: IMBG120R040M2H，具有1200V的額定電壓和40毫歐的導通電阻。

-柵極驅動器: 1ED3122MC12H，一款配備米勒鉗位功能的EiceDRIVER?緊湊型單通道隔離柵極驅動器，峰值電流達到10A，耐壓高達5.7kV(rms)。

該產品的特性如下：

- 輸入電壓范圍：350VDC至800VDC

- 輸出電壓范圍：220VAC至480VAC

- 輸出功率：4.2kW

- PCB直徑：110mm

- 使用絕緣金屬基板（IMS）PCB以增強散熱性能

核心優勢

REF-DR3KIMBGSIC2MA是專門為那些希望在其伺服電機和驅動器集成設計中使用最新技術的工程師們準備的。它采用了英飛凌最前沿的CoolSiC? MOSFET第二代技術和EiceDRIVER?緊湊型隔離柵極驅動器，為用戶提供了一個強大的開發平臺。

-先進技術：使用英飛凌最先進的半導體器件，確保了產品的高效能表現。

-緊湊設計：小尺寸的PCB設計便于集成，同時保持了良好的散熱性能。

-自然冷卻：無需額外的冷卻風扇，簡化了系統設計并減少了維護需求。

-安全可靠：內置過流保護和電流采樣功能，通過隔離放大器提供精確的電流反饋。

應用前景

這款驅動器板主要應用于電機控制和驅動領域，特別是在伺服電機的驅動與控制上表現出色。它不僅可以幫助工程師們評估和驗證新的設計方案，還能促進創新技術在實際工業環境中的快速應用。

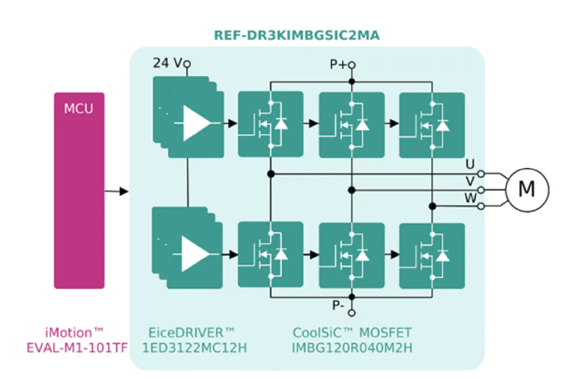

框圖

無論是對于需要高性能伺服驅動解決方案的研發團隊，還是尋求提升現有系統效率的制造商來說，REF-DR3KIMBGSIC2MA都是一個理想的選擇。通過使用英飛凌這款產品，用戶能夠構建出更加緊湊、高效且可靠的伺服電機控制系統。如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
