比利時微電子研究中心在2024年IEEE超大規模集成電路技術研討會（2024 VLSI）上首次展示了具有堆疊底部和頂部源極/漏極電功能的CMOS CFET互補場效應管元件。這一成果以創新的技術實現，提升了頂部元件的覆蓋率，展望引入CFET晶體管技術在未來A7節點（0.7nm）可能帶來的潛在影響。

imec邏輯芯片技術路線圖顯示，未來將在A7節點（0.7nm）引入CFET晶體管技術。結合先進的布線技術，CFET有望在不降低性能的情況下，將標準單元走線高度從5T降低至4T甚至更低。而在集成nMOS和pMOS垂直堆疊結構的不同方法中，單片集成被認為是與現有納米片工藝流程相比，破壞性最小的方法。

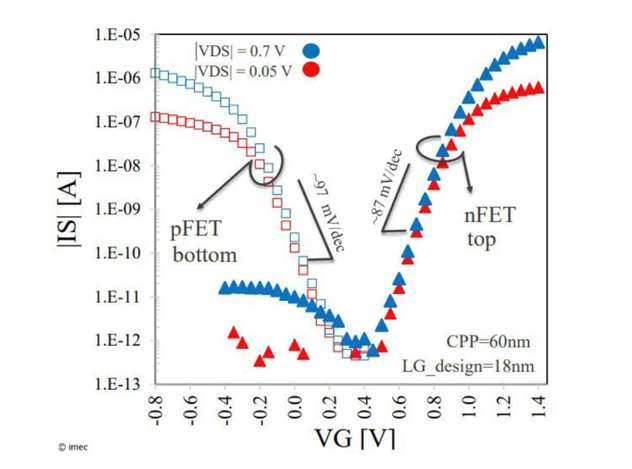

imec的實驗展示了具有頂部和底部堆疊觸點的功能性單片CMOS CFET器件，柵極長度為18nm，柵極間距為60nm，n型半導體和p型半導體之間的垂直間隔為50nm。測試晶圓上的nFET和pFET使用一個公共柵極，頂部和底部觸點從正面連接。

確切的工藝流程包括兩個關鍵的CFET特定模塊：中間電介質隔離（MDI），以及堆疊的底部和頂部相互接觸。據官方介紹，MDI是imec首創的模塊結構，用于隔離頂部和底部的柵極，并區分n和p型半導體的閾值電壓。另一個關鍵模塊結構是堆疊源極/漏極底部和頂部的觸點，需要通過電介質垂直隔離，并應用底部觸點的金屬填充和回蝕，以及隨后步驟的電介質填充和回蝕。

imec負責人表示，在開發基于正面開始加工的底部接觸結構時，遇到了很多挑戰，可能影響底部接觸電阻，并限制頂部器件工藝窗口。然而，在2024年VLSI上，該機構證實了這一設計的可行性，并指出這使得晶圓背面底部接觸結構成為對業界具有強大吸引力的選擇。目前，imec正在進行進一步研究，以確定最佳的觸點布線方法。
