在可編程邏輯控制器（PLC）編程中，置位（SET）和復位（RESET）指令是常用的指令之一，用于控制邏輯線圈的狀態。這些指令在程序中以數字形式表示，但對于初學者來說，這些數字可能具有一定的困惑性。電子元器件現貨供應商-中芯巨能將為您介紹可編程邏輯控制器PLC置位和復位指令下的數字表示的含義和作用。

1. PLC中的置位和復位指令

在PLC編程中，置位和復位指令用于控制邏輯線圈的狀態，以實現對輸出設備的控制。置位指令用于將一個邏輯線圈置為邏輯真（1），而復位指令用于將一個邏輯線圈復位為邏輯假（0）。這些指令通常表示為SET和RESET，并在程序中以特定的數字進行表示。

2. SET指令的數字表示

在PLC編程中，SET指令通常用一個數字來表示，表示為“S+數字”。這個數字代表了要置位的邏輯線圈的地址或編號。例如，如果一個邏輯線圈的地址為Y0，那么置位該線圈的指令可以表示為“S0”。

3. RESET指令的數字表示

與SET指令類似，RESET指令也用一個數字來表示，表示為“R+數字”。這個數字同樣代表了要復位的邏輯線圈的地址或編號。例如，如果一個邏輯線圈的地址為Y1，那么復位該線圈的指令可以表示為“R1”。

4. 數字的含義和作用

在PLC編程中，數字的含義和作用是非常重要的。通過數字，我們可以清晰地指定要控制的邏輯線圈的地址或編號，從而實現對輸出設備的精確控制。例如，通過使用SET指令的數字表示，我們可以告訴PLC將指定的邏輯線圈置為邏輯真（1），從而打開相應的輸出設備；而通過使用RESET指令的數字表示，我們可以告訴PLC將指定的邏輯線圈復位為邏輯假（0），從而關閉相應的輸出設備。

5. 實際應用示例

下面通過一個簡單的實際應用示例來說明PLC置位和復位指令下的數字表示的含義和作用：

假設有一個PLC程序，需要控制兩個輸出設備，分別是電動機和燈泡。電動機的控制邏輯線圈地址為Y0，燈泡的控制邏輯線圈地址為Y1。現在需要編寫PLC程序，使得電動機在按下按鈕后開始運行，同時燈泡亮起；當松開按鈕時，電動機停止運行，燈泡熄滅。

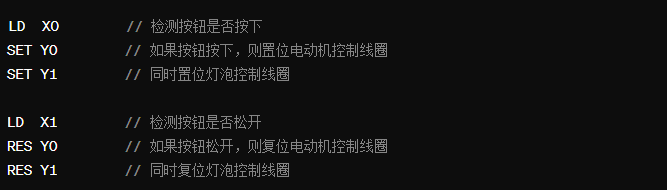

PLC程序可以如下表示：

在上面的程序中，SET指令的數字表示“S0”表示置位電動機控制線圈，而“S1”表示置位燈泡控制線圈；同樣，RESET指令的數字表示“R0”表示復位電動機控制線圈，而“R1”表示復位燈泡控制線圈。通過合理使用這些指令，可以實現對輸出設備的精確控制。

在PLC編程中，置位和復位指令是控制邏輯線圈狀態的常用指令之一。它們在程序中以數字形式表示，用于指定要控制的邏輯線圈的地址或編號。通過合理使用這些數字，可以實現對輸出設備的精確控制，從而滿足不同應用場景的需求。如需采購、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。
