隨著社會技術的不斷發展，電機在各個領域的應用越來越廣泛。從日常生活中的風扇到大型的電動汽車，電機已經成為人們生活不可或缺的一部分。在眾多電機類型中，永磁同步電機（PMSM）憑借其噪聲小、壽命長、能效高等優點，采用無感FOC驅動方案得到了廣泛應用。永磁同步電機的FOC磁場定向控制，能夠確保電機在轉動過程中力矩始終恒定，使電機運轉更加平穩，盡管相對復雜，但卻為電機控制領域帶來了新的活力。

在這樣的背景下，芯源半導體基于ARM? Cortex?-M0+內核的微控制器CW32F030C8T7展現出了卓越的性能，特別是在永磁同步電機無感FOC控制方案中。這一控制方案采用了傳統無傳感器FOC控制技術，結合速度外環和電流內環雙閉環PI算法，實現了恒定轉速控制，適用于各種類型的永磁同步電機。通過標幺化數據處理方式，最大限度地發揮了無浮點主控MCU的性能，使FOC運行周期能夠低至48us。

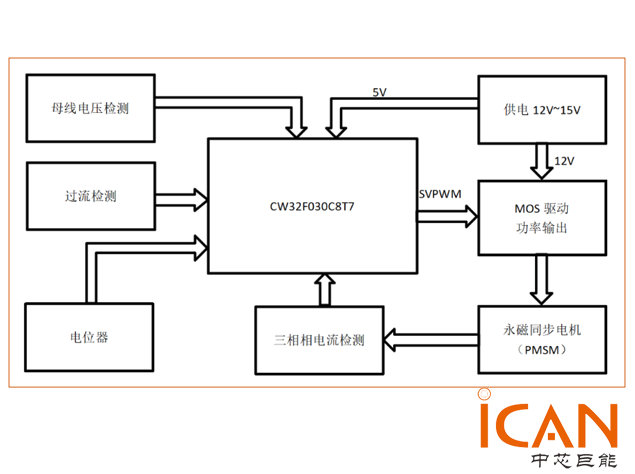

CW32F030C8T7永磁同步電機無感FOC控制方案應用框圖

CW32F030C8T7作為主控芯片，具備1路12位高精度ADC，轉換速度快、精度高，同時還支持電機順逆風啟動、過流過壓保護等功能。其高可靠性、強抗靜電和干擾的特點，為系統提供了良好的保護功能，確保系統在惡劣的電磁干擾環境下安全運行。

除此之外，CW32F030C8T7集成了ARM? Cortex?-M0+內核，具有64MHz的主頻，工作溫度范圍廣泛，電壓范圍適應性強，運行性能突出。其豐富的存儲容量和多種外設接口，為用戶提供了充足的數據處理和存儲空間，非常適合于電機控制應用。

總的來說，CW32F030C8T7在永磁同步電機無感FOC控制方案中展現出了卓越的性能和穩定性，為電機控制領域帶來了新的發展機遇，也為未來的電機應用提供了強大的支持和保障。如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
