STGAP2S:電流隔離4 A單重柵極驅動器

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2024-02-17 16:00:01 瀏覽量：

STGAP2S是單柵極驅動芯片，可將柵極驅動通道與低壓控制和接口電路部分隔離。柵極驅動器具有4A電流驅動和軌到軌輸出，使該器件適用于大功率逆變器應用，如工業應用中的電機驅動器。該設備有兩種不同的配置。具有獨立輸出引腳的配置可以使用柵極電阻獨立優化導通和關斷。具有單輸出引腳和米勒鉗位功能的配置可防止半橋拓撲中快速換向期間的柵極峰值。兩種配置均可為外部組件提供高度靈活性和減少外部材料清單。該器件集成了保護功能：包括UVLO和熱關斷功能，可輕松設計高可靠性系統。雙輸入引腳允許選擇控制信號極性并實現硬件互鎖保護，避免主控制器故障時發生傳導。輸入到輸出的傳播延遲在80 ns內，PWM控制精度高。可以使用待機模式以降低空閑時的功耗。

STGAP2S功能

  • 1700V單通道柵極驅動器

  • 驅動器電流能力：4 A，溫度為25°C

  • dV/ dt瞬態抗擾度±100 V / ns

  • 總輸入 - 輸出傳播延遲：80 ns

  • 獨立的輸出狀態，便于柵極驅動配置

  • 4A專用密勒鉗位引腳

  • UVLO功能

  • 柵極驅動電壓高達26 V

  • 具有遲滯的3.3 V，5 V TTL / CMOS輸入

  • 溫度關閉保護

  • 待機功能

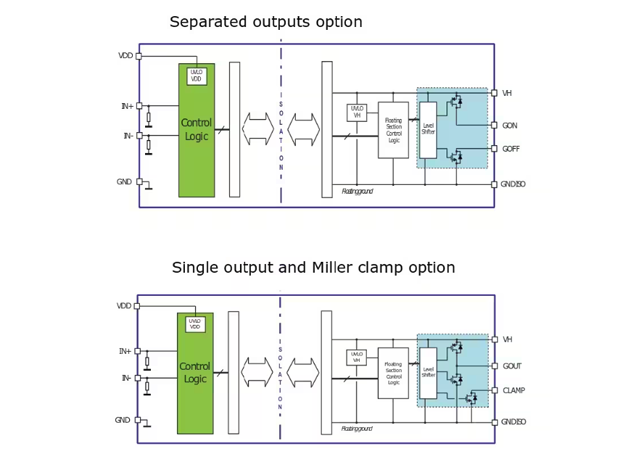

STGAP2S電路原理圖

STGAP2S:電流隔離4 A單重柵極驅動器
