在當今高科技領域中，微型化和高性能已成為電子元器件發展的重要趨勢。DFN封裝（Dual Flat No-leads Package）作為一種先進的封裝技術，為現代電子產品的設計提供了更高的效率、更小的尺寸和更出色的性能。電子元器件現貨供應商-中芯巨能將為您介紹DFN封裝的基本概念、優勢以及在電子領域中的應用。

 一、什么是DFN封裝

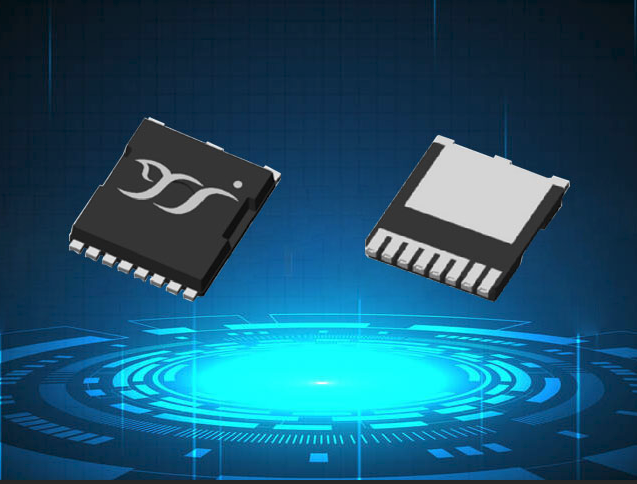

DFN封裝是一種無引腳（No-leads）封裝技術，具有雙平面（Dual Flat）結構。它與傳統封裝相比擁有更小的尺寸和更低的輪廓。與傳統的表面貼裝封裝（SMD）相比，DFN封裝的主要特點是缺少外部焊盤引腳，而是在器件底部布置焊盤，使得封裝更加緊湊。

DFN封裝通常采用先進的半導體工藝制造，通過精密的制造工藝，將芯片封裝在薄而堅固的塑料或陶瓷基底中，并使用微弧焊或其他高精度的連接技術，將芯片與焊盤連接，從而實現電氣和機械連接。

 二、DFN封裝有哪些優勢

1. 尺寸小巧： DFN封裝采用緊湊的設計，使得器件尺寸更小，適用于高度微型化的電子設備。

2. 良好的散熱性能： 由于DFN封裝的器件底部直接與PCB（印刷電路板）接觸，散熱性能更好，有助于降低器件溫度，提高穩定性和可靠性。

3. 低電感、低電阻： 由于去除了傳統引腳結構，DFN封裝具有更低的電感和電阻，有助于提高信號傳輸?shù)男屎退俣取?/span>

4. 良好的電氣性能： DFN封裝在高頻和高速應用中表現出色，有利于提升器件的電氣性能和信號完整性。

5. 優異的機械強度： 基于其結構設計，DFN封裝能夠提供較高的機械強度和抗沖擊性。

 三、DFN封裝在電子領域中的應用

DFN封裝廣泛應用于各種電子領域，包括但不限于：

1. 集成電路（IC）： 微控制器、存儲器和各種集成電路器件等。

2. 功率半導體器件： 用于電源管理、DC-DC轉換器、穩壓器等功率電子應用。

3. 傳感器： 如光學傳感器、溫度傳感器和壓力傳感器等。

4. 通信設備： 用于無線通信模塊、射頻（RF）模塊等。

5. 醫療設備： 包括醫療監測裝置、植入式醫療器械等。

DFN封裝作為現代電子元器件封裝領域的重要進步，為電子產品提供了更小巧、更高效、更可靠的解決方案。其緊湊的設計和優異的性能使得DFN封裝在眾多高科技領域有著廣泛的應用。隨著技術不斷發展，DFN封裝技術將繼續演進，為微型電子元器件的設計和制造帶來更多可能性，助力電子行業的不斷創新與進步。如需采購芯片/電子元器件、申請樣片測試、BOM配單等需求，請加客服微信：13310830171。
