開關二極管是半導體二極管的一種。它們是專門為電路上的“開”和“關”而設計和制造的。顧名思義，它指的是具有開關功能的二極管。開關二極管現貨供應商中芯巨能將為您介紹什么是開關二極管、開關二極管工作原理、開關二極管的工作特性、開關二極管的種類、開關二極管典型應用電路分析、如何測試開關二極管及常見問題解答。

一、開關二極管簡介

開關二極管是半導體二極管 的一種  。它們是專門為電路上的“開”和“關”而設計和制造的。顧名思義，它指的是具有開關功能的二極管。該二極管具有在正向施加電壓時使電流通過（ON）、在反向施加電壓時阻止（OFF）電流的性能。與其他 二極管相比，反向恢復時間短，即 開關二極管 從導通狀態到完全截止?fàn)顟B(tài)所需的時間短。常見的 開關二極管 有2AK、2DK等系列，主要應用于電子計算機、脈沖、開關電路中。

二、開關二極管工作原理

當半導體二極管導通時，相當于開關閉合（電路導通）。當其關閉時，相當于開關被打開（電路被關閉）。由于半導體二極管的單向?qū)щ娞匦裕琍N結在正偏壓下導通，導通時的電阻很小，約為數十至數百歐姆；在反向偏壓下，它處于截止?fàn)顟B(tài)，其電阻很大。一般硅二極管在10MΩ以上，鍺管也有幾萬歐姆到幾十萬歐姆。利用這一特性，二極管將在電路中起到控制電流通斷的作用，使其成為理想的電子開關。

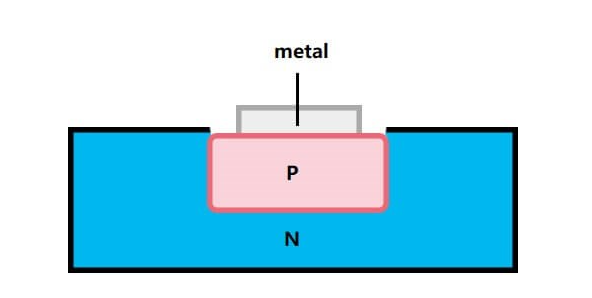

開關二極管結構

上述描述適用于任何普通二極管或二極管本身的原理。但對于開關二極管來說，最重要的特性是高頻下的性能。在高頻條件下，二極管的勢壘電容表現出極低的阻抗，并與二極管并聯。當該勢壘電容的電容量達到一定程度時，將嚴重影響二極管的開關性能。在極端條件下，二極管會發生短路。高頻電流不再通過二極管，而是直接旁路勢壘電容，二極管失效。開關二極管的勢壘電容 一般很小，相當于阻斷了勢壘電容的通路，達到了在高頻下保持良好單向?qū)щ姷男Ч?/span>

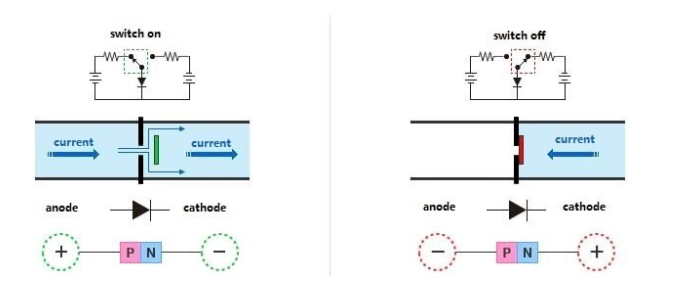

開關二極管原理圖

三、開關二極管的工作特性

開關二極管從關斷（高阻態）到導通（低阻態）的時間 稱為開通時間。從導通到結束的時間稱為反向恢復時間。兩個時間之和稱為切換時間。一般反向恢復時間大于開通時間，因此開關二極管的工作參數中只給出了反向恢復時間。開關二極管的開關速度 相當快。硅開關二極管的反向恢復時間 僅為幾納秒。即使是鍺開關二極管，其反向恢復時間也只有幾百納秒。

開關二極管具有開關速度快、體積小、壽命長、可靠性高的特點。廣泛應用于電子設備的開關電路、檢測電路、高頻和脈沖整流電路、自動控制電路等。

當開關管兩極施加正向電壓時，二極管處于導通狀態，相當于開關管的導通狀態。當給開關二極管施加反向電壓時，二極管處于截止?fàn)顟B(tài)，相當于開關管的截止?fàn)顟B(tài)。開關二極管 利用這一特性，可以實現更好的開關特性、更快的開關速度、PN結的結電容更小、導通時內阻更小、截止時電阻更大。

(1) 開啟時間。開關二極管 從截止到導通需要一定的時間，稱為導通時間。這個時間越短越好。

(2)反向恢復時間。開關二極管導通后 ，正向電壓被去除。二極管從導通到截止所需的時間稱為反向恢復時間。這個時間越短越好。

(3)切換時間。導通時間和反向恢復時間之和稱為開關時間。這個時間越短越好。

四、開關二極管的種類

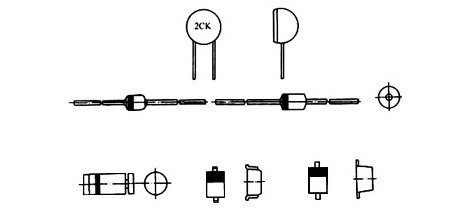

開關二極管 分為普通開關二極管、高速開關二極管、超高速開關二極管、低功耗開關二極管、高反壓開關二極管、硅電壓開關二極管巫術二極管等。開關二極管的封裝形式 包括塑料封裝和表面封裝。 開關二極管形狀

開關二極管形狀

1 普通開關二極管

常用的通用開關二極管 是2AK系列鍺開關二極管。下表為2AK系列開關二極管的主要參數。

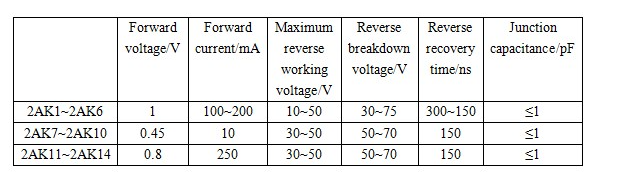

2AK系列開關二極管主要參數

2 高速開關二極管

高速開關二極管比一般開關二極管 具有更短的反向恢復時間，并且具有更快的 開關頻率。常用的國產高速開關二極管 有2CK系列、1N系列、1S系列、1SS系列（有引線塑料封裝）、RLS系列（表面貼裝）。

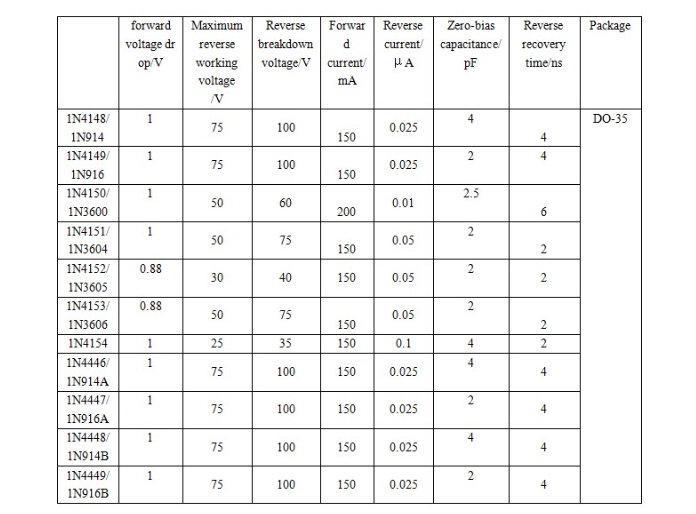

 高速二極管模型參數

3 超高速開關二極管

常用的超高速二極管有1SS系列（有引線塑料封裝）和RLS系列（表面封裝）。

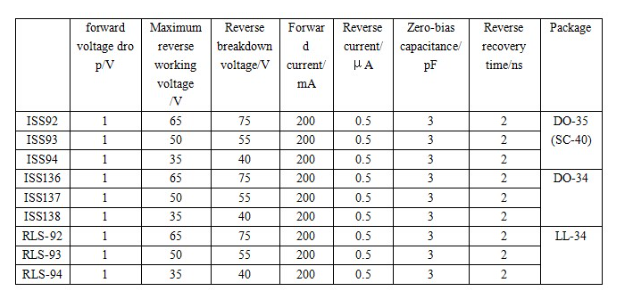

超高速開關二極管模型參數

4 小功率開關二極管

低功耗開關二極管的功耗較低，但其零偏電容和反向恢復時間值均 低于高速開關二極管。常用的小功率開關二極管 有RLS系列（表面封裝）和1SS系列（有引線塑料封裝）。

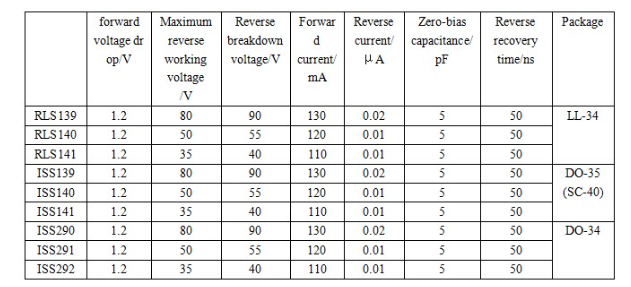

小功率開關二極管參數

5 高反壓開關二極管

高反向電壓開關二極管的反向擊穿電壓在220V以上，但其零偏電容和反向恢復時間 值較大。常用的高背壓開關二極管有RLS 系列（表面封裝）和1SS系列（引線塑料封裝）。

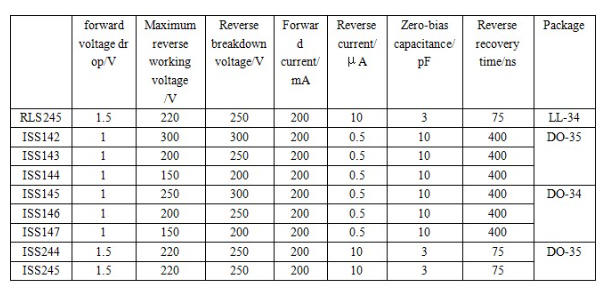

高背壓開關二極管模型參數

6 硅電壓開關二極管

硅電壓開關二極管是一種 新型半導體器件，分為單向電壓開關二極管 和雙向電壓開關二極管。它們主要應用于觸發器、過壓保護電路、脈沖發生器以及高壓輸出、延時、電子開關等電路。

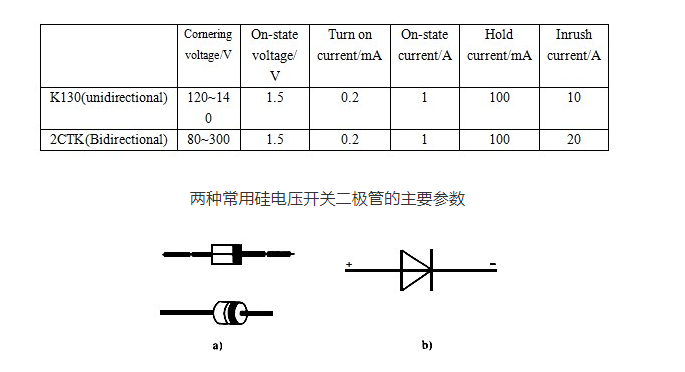

單向電壓開關二極管外形圖及電路圖形符號

單向電壓開關二極管也 稱為轉向二極管。它們由具有 PnPN 四層結構的硅半導體材料組成。正方向?yàn)樨?fù)阻開關（指當外加電壓上升到正轉電壓值時，開關二極管由 截止?fàn)顟B(tài)變?yōu)閷?dǎo)通狀態，即由高阻變?yōu)榈妥瑁?，反之為穩定特性。雙向耐壓二極管由NPnPN五層硅半導體材料組成，其正向和反向具有相同的負阻開關特性。

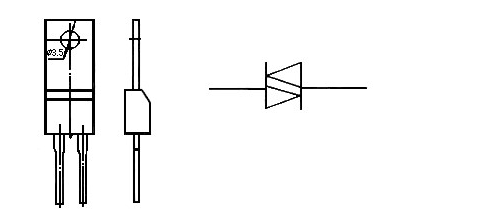

雙向電壓開關二極管外形圖及電路圖形符號

五、開關二極管典型應用電路分析

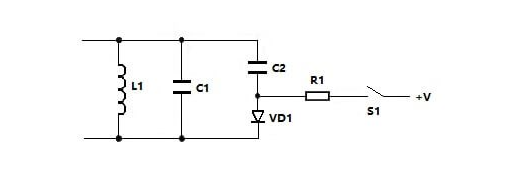

1. 下圖所示為典型的二極管開關電路。電路中的VD1為開關二極管，L1和電容器C1組成LC并聯諧振電路。

 開關二極管電路圖

(1)當開關S1斷開時，直流電壓+V不能加到VD1的正極。此時VD1截止，正極與負極之間的電阻很大。因此，由于VD1開路，C2不能接入電路。L1與C1并聯構成LC并聯諧振電路。

(2)當開關S1導通時，直流電壓+V通過S1、R1加到VD1的正極，使VD1導通。正極和負極之間的電阻很小，相當于VD1的正極和負極之間的連接。這樣，C2就接入電路并與電容C1并聯。L1與C1、C2組成LC并聯諧振電路。

在上述兩種狀態下，由于LC并聯諧振電路中的電容不同，一種情況是只有C1，另一種情況是C1和C2并聯。當電容不同時，LC并聯諧振電路的諧振頻率不同。因此，VD1所在電路的真正作用是控制LC并聯諧振電路的諧振頻率。

當電路中存在開關時，電路的分析以開關接通和關斷的情況為例來分析電路的工作狀態。因此，當電路中出現開關元件時，可以為電路分析提供思路。LC并聯諧振電路中的信號通過C2加到VD1的正極。但由于諧振電路中的信號幅值較小，加在VD1正極上的正半周信號幅值很小，不會使VD1導通。

2、 類似電路工作原理分析

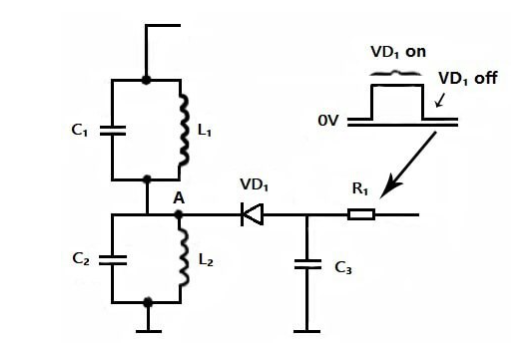

如圖所示，電路中的VD1是開關二極管，控制電壓通過R1加到VD1的正極。控制電壓為矩形脈沖電壓，波形如圖所示。

當控制電壓為0V時，VD1不能導通。這相當于開路。此時，不影響L1和C1、L2和C2電路。當控制電壓為高時，控制電壓導通開關二極管 VD1。電路中A點交流信號通過導通的VD1和電容C3接地，相當于電路中A點交流接地，使L2和C2電路不起作用。從上面的分析可以看出，電路中的二極管VD1相當于一個開關，控制電路中A點交流信號是否接地。

六、如何測試開關二極管？

1. 測試極性

將萬用表切換到R×100或R×1k量程。兩根表筆分別連接到二極管的兩個電極上。第一次測試后，將兩根測試線對調，再次測試。兩次測試的結果中，一個電阻值較大（反向電阻），另一個電阻值較小（正向電阻）。小電阻測試時，黑表筆接二極管的正極，紅表筆接二極管的負極。

2、單負極導電性能的檢測及好壞的判斷

一般情況下，鍺材料二極管的正向電阻值為1kΩ左右，反向電阻值為300Ω左右。硅材料二極管的電阻值為5kΩ左右，反向電阻值為  ∞ （無窮大）。正向電阻越小越好，反向電阻越大越好。正向和反向電阻值相差越大，二極管的單向?qū)щ娦栽胶谩Ｈ绻麥y(cè)得的二極管正向、反向電阻值接近0或阻值較小，則說明該二極管已擊穿短路或損壞。如果測得二極管正、負電阻值均為無窮大，則說明二極管已開路損壞。

七、開關二極管常見問題解答

1.二極管如何充當開關？

每當超過指定電壓時，二極管電阻就會增加，使二極管反向偏置，并充當開路開關。每當施加的電壓低于參考電壓時，二極管電阻就會減小，使二極管正向偏置，并且它充當閉合開關。

2.哪種二極管用于快速開關？

根據應用的不同，開關二極管還可以用作簡單的整流二極管、瞬態電壓抑制器或檢測二極管。它的特點是非常快的操作速率（以納秒為單位測量，而對于更高的電壓 - 微秒）。

3.二極管可以裝反嗎？

如果沒有二極管半導體，這種反沖電壓會損壞控制設備。正確安裝后，二極管可將反沖電壓保持在鎖上。反向安裝二極管以防止雷擊可能會導致云節點或門禁控制器重新啟動。

4.開關二極管用在什么地方？

開關二極管適合切換高達 100 mA 的小信號，充當整流器。相反，整流二極管用于交流線路整流（從交流電到直流電）。開關二極管設計用于處理低于幾十伏的電壓。

5.兩個二極管可以并聯嗎？

如果負載電流大于單個二極管的額定電流，則可以并聯兩個或多個二極管（見圖 1）以獲得更高的正向電流額定值。由于不同的正向偏置特性，并聯的二極管不能均等地共享電流。
