當重型鋰電池組和無刷直流電機首次組合時，沒有人會想到它們會對無繩電動工具產生的影響，更不用說無人機、吸塵器和園藝設備了。然而如今，無繩設備繼續取代各種市電供電的消費和工業設備。雖然 12-24 V 系統仍然很常見，但越來越多的制造商正在轉向更強大的 36 V 或 48 V 系統。當然，隨著功率的增加，需要更高的安全性，而 Nexperia 的產品組合有助于在不犧牲效率的情況下提供這種安全性。

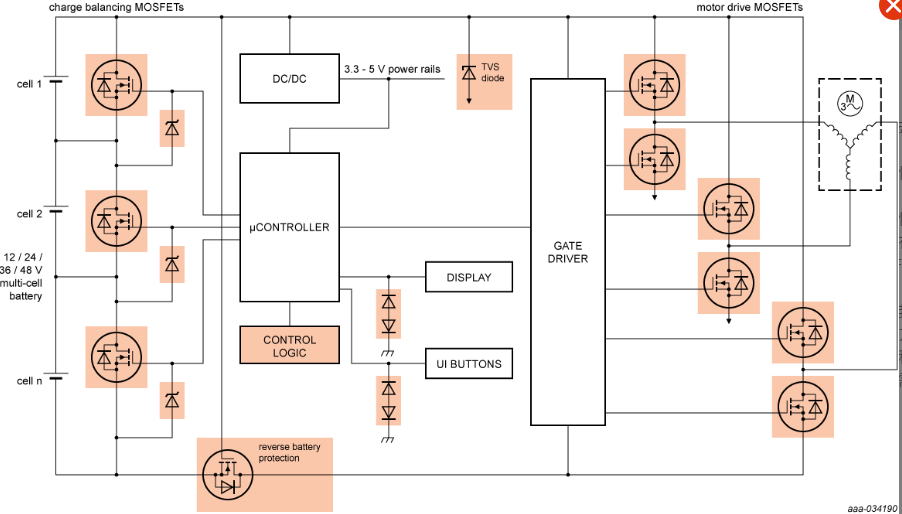

一.nexperia電機驅動芯片在12–48 V 電動工具和無繩設備應用框圖

nexperia電機驅動芯片在12–48 V 電動工具和無繩設備應用框圖

二.12–48 V 電動工具和無繩設備應用產品推薦

1、電機驅動芯片：

》電機驅動 MOSFET：40-60 V、半橋、LFPAK56D

》電機驅動 MOSFET：36 V 直流電機為 50/55 Vds

》電機驅動 MOSFET：25-100 V；導通電阻<3 mΩ；LFPAK56(E) / LFPAK56D / LFPAK88

》執行器控制 MOSFET：40-60 V、RDSon 3-15 mΩ、LFPAK33 / LFPAK56D

2、電池保護/隔離：

》電池隔離：用于電池隔離的 ASFET

》電池保護 MOSFET：25-100 V；導通電阻0.55-4.8毫歐；LFPAK56E / LFPAK88

》背對背 MOSFET：40-100 V，LFPAK56D

》電荷平衡 MOSFET：20-30 V，RDSon < 300 mΩ

》ESD：TVS 二極管 400-600 W

》穩壓二極管：Vz（標稱）12-60 V，SOD123F / SOD323 / SOT23

3、 DC/DC 轉換

》MOSFET：40-100 V、RDSon 5-15 mΩ、LFPAK33 / LFPAK56D

》肖特基二極管：40-100 V，IF > 1 至 5 A，CFP3 / CFP5

4、產品 - 人機界面 / 人機界面

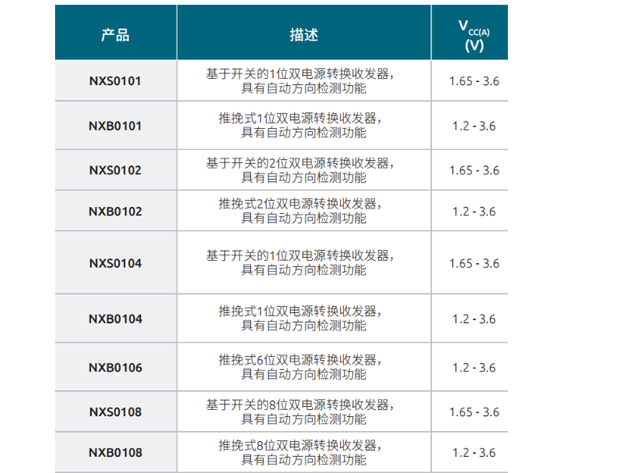

》Autosense 轉換器：NXB / NXS 系列

》控制邏輯：LVC系列

》ESD 保護：3.3-5 V，低頻

三.12–48 V 電動工具和無繩設備設計注意事項：

1、趨勢是采用更強大的 PWM 驅動無刷直流電機控制

2、憑借夾式接合封裝實現最佳熱性能， Rth比競爭對手高 3 倍，溫度降低一半

3、更低的開關損耗進一步改善熱性能

4、可靠的夾式焊接封裝技術，具有高抗失速魯棒性

5、作為全球領先的 ESD 元件生產商，HMI 和顯示器將免受任何 ESD 損害

6、LFPAK 和 CFP（均為夾式接合封裝）可實現高效電機驅動和 DCDC 轉換器解決方案，同時降低成本（散發的熱量更少、電感和電容器更小）

7、對于特定應用，MOSFET 可能需要滿足不同的間距要求，例如 UL2595
