近年來，為了實現可持續發展的社會，對消費電子和工業設備的電源提出了更高的節能要求。為滿足這種需求，GaN HEMT作為一種非常有助于提高功率轉換效率和實現器件小型化的器件備受期待。

GaN（氮化鎵）是一種化合物半導體，類似于SiC（碳化硅），被視為第三代半導體材料的代表之一，并廣泛應用于新一代高頻功率元器件。相比于傳統的硅（Si）半導體材料，GaN具有更大的禁帶寬度、擊穿場強和電子飽和速度，具備更出色的物理性能。特別是在高頻率工作和高速開關狀態下，GaN表現出比硅甚至碳化硅更好的性能。

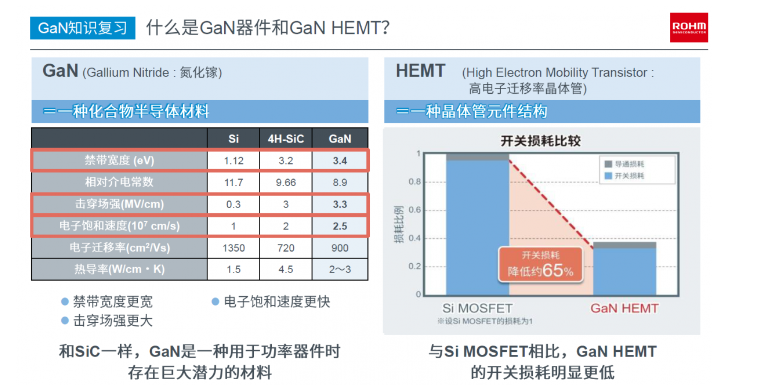

HEMT是High Electron Mobility Transistor（高電子遷移率晶體管）的英文首字母縮寫，與垂直結構的Si MOSFET相比，HEMT通過控制導通寬度來控制器件的開關狀態，具有水平結構（可理解為柵極電壓）。GaN HEMT結合了這種結構和GaN本身的特性，使得它具備更快的開關速度，同時開關損耗也比Si MOSFET降低了約65%。如圖所示：

在現有的功率半導體器件中，Si MOSFET適用于中頻率和中功率范圍；IGBT由于拖尾現象的存在，主要應用于低頻高功率范圍；SiC相對于IGBT，在更高的頻率范圍內具備應用的潛力，通常用于車載逆變器、車載DC-DC，甚至在鐵路、工業設備、太陽能和光伏領域。而在所有這些器件中，GaN的頻率最高，功率容量屬于中等，目前主要應用于快充和小型AC適配器中，未來有望擴展到車載OBC、數據中心服務器電源和分布式基站電源等領域。

然而，與Si MOSFET相比，GaN HEMT的柵極處理更為復雜，需要與專門用于驅動?xùn)艠O的驅動器結合使用。在這一市場背景下，羅姆半導體結合其在功率和模擬兩個核心技術方面的專長，開發出一種融合了GaN HEMT和柵極驅動器的Power Stage IC產品“BM3G0xxMUV-LB”。該產品的問世使得被譽為“下一代功率半導體”的GaN器件可以更加輕松地實現安裝。

羅姆半導體的Power Stage IC產品將GaN HEMT和柵極驅動器集成在一起，為GaN器件的應用提供了便利。這一創新技術將相對復雜的柵極處理簡化，加速了相關設備的開發和部署的過程。通過羅姆半導體的努力，GaN器件的可廣泛應用將有望帶來更高的功率轉換效率和更小的器件尺寸，促進可持續發展的目標的實現。

總而言之，羅姆半導體所開發的Power Stage IC產品為下一代功率半導體的應用提供了便利。通過集成GaN HEMT和柵極驅動器，該產品簡化了柵極處理的復雜性，加速了相關設備的開發和部署。此舉將推動功率轉換效率的提升和器件尺寸的縮小，為實現可持續發展的社會目標作出了積極貢獻。
