TW3801（瑞薩電子 同軸電纜安全鏈路? (SLOC?) 發射器）中文介紹及引腳圖

來源：瑞薩電子代理商-中芯巨能| 發布日期：2024-03-14 11:00:04 瀏覽量：

TW3801 是 SLOC 鏈路的傳輸（“攝像頭”）端，將以太網數字視頻數據和模擬 CVBS 視頻組合成單個 SLOC 信號，可通過 500m 同軸電纜傳輸。它可以嵌入到攝像機中或配置為獨立的 IP+CVBS 到 SLOC 轉換器。TW3801 包括一個 AFE、數字調制解調器和兩個以太網 MII/RMII 接口。該器件接受模擬 CVBS 信號和以太網 (R)MII 信號，并將其編碼為 SLOC 信號。瑞薩電子代理商-中芯巨能為您提供TW3801中文介紹及引腳圖等內容。

TW3801中文介紹

1、特性

CVBS 視頻

模擬 CVBS 視頻預覽支持

專有的自適應模擬均衡器，用于擴展 CVBS 視頻的覆蓋范圍

基于 SLOC 的專有 IP DVR 檢測

創建全雙工 100BASE-T 數字鏈路

TW3801 至 TW3811 下行速度為 36Mbps

4Mbps 上行鏈路，滿足 SLOC 合規性

以太網 MAC MII/RMII 接口，用于連接相機 ISP

以太網 PHY MII/RMII 接口，用于連接以太網 PHY 芯片

I 2 C 2線控制接口

具有 25MHz 晶體接口的集成 PLL

1.8V、3.3V 電源

100-TQFP (12mmx12mm) 封裝

2、應用領域

單通道SLOC發射機調制解調器

嵌入式SLOC攝像機調制解調器

TW3801引腳圖

TW3801引腳圖

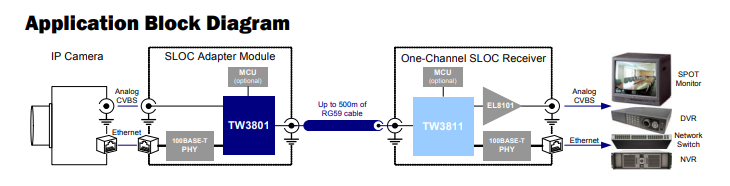

TW3801原理圖

TW3801原理圖
