TLS820F3ELV33（英飛凌線性穩壓器LDO)中文資料

來源：中芯巨能| 發布日期：2024-08-11 16:00:01 瀏覽量：

TLS820F3ELV33是英飛凌一款 適合汽車應用的線性穩壓器，此款型號具有高性能、低壓差、固定輸出電壓調節器，采用 PG-SSOP-14 封裝。該調節器的輸入電壓范圍為 3 V 至 42 V，靜態電流僅為 26 μA，非常適合汽車系統或其他永久連接到電池的供電系統。英飛凌代理為您提供TLS820F3ELV33中文資料：產品簡介、引腳圖、原理圖及現貨型號。

TLS820F3ELV33簡介

TLS820F3ELV33 的輸出電壓精度為 ±2%，最大輸出電流為 200 mA。環路概念結合了快速調節和極佳的穩定性，同時輸出端僅需一個 1 μF 的小型陶瓷電容器。工作范圍從僅 3 V 的輸入電壓開始（擴展工作范圍）。這使得 TLS820F3ELV33 也適合為需要在啟動條件下運行的汽車系統供電。

可通過啟用功能打開和關閉設備。復位功能監控輸出電壓，包括欠壓復位、上電時延遲復位和可調下復位閾值。集成的看門狗電路具有可調定時，可監控微控制器的運行。共享的外部延遲電容器可設置復位定時和看門狗定時。實施輸出電流限制和過熱關斷等內部保護功能，以保護設備免受因輸出短路至 GND、過流和過熱等故障而造成的即時損壞。

TLS820F3ELV33

TLS820F3ELV33特征

輸出電壓 3.3 V ±2% % 電流能力 200 mA

輸入電壓范圍為 3 V 至 42 V

采用 1 μF 陶瓷輸出電容穩定

超低電流消耗：通常為 26 μA

極低壓差：100 mA 時通常為 100 mV

看門狗抑制

可編程欠壓復位閾值和延遲時間

復位和看門狗的獨立輸出

使能夠

輸出電流限制和過熱關斷

優勢

輸入電容更小，因此輸入濾波成本更低

適用于搖動

節省 PCB 空間和成本

節省電池電量

TLS820F3ELV33應用

汽車通用ECU

遠程信息處理系統

ADAS 攝像頭和雷達系統

導航系統

車身控制模塊

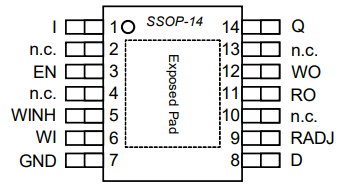

TLS820F3ELV33引腳圖

TLS820F3ELV33引腳圖

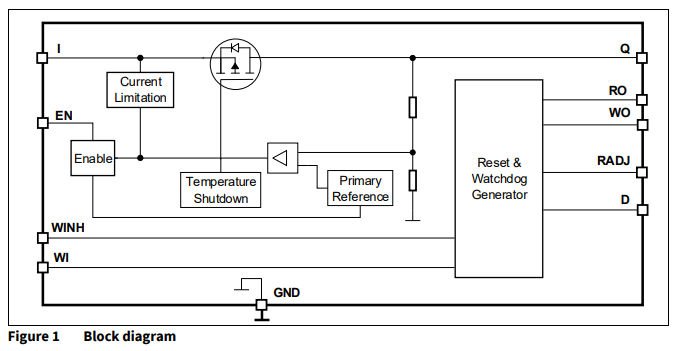

TLS820F3ELV33原理圖

TLS820F3ELV33原理圖

TLS820F3ELV33訂購型號

TLS820F3ELV33XUMA1
