意法半導體的STWD100是一款獨立的看門狗定時器電路，旨在預防因硬件故障（如無響應的外設和總線爭用）或軟件異常（例如錯誤的代碼跳轉或陷入無限循環）導致的系統失效。該器件通過監視系統的健康狀態來確保其穩定運行。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能為您提供：意法半導體STWD100技術參數詳解及線路圖。

STWD100工作原理

STWD100配備了一個監視器計時器輸入(WDI)和一個輸出(WDO)，用于監控系統的活動。在正常操作條件下，系統會定期觸發WDI以重置內部定時器。如果由于某種原因系統未能按時觸發WDI，即認為系統可能已發生故障，此時STWD100將激活WDO輸出，產生一個系統復位信號或警報，從而采取適當?shù)幕謴?fù)措施。

此外，STWD100還提供了一個使能引腳(EN)，用于開啟或關閉看門狗功能。EN引腳內置下拉電阻，當該引腳懸空時，默認為啟用狀態；若需禁用看門狗，則可將EN引腳接地。

STWD100特性與優勢

低功耗設計：典型工作電流僅為13 μA，有助于延長電池壽命并減少熱量生成。

靈活的超時選項：提供四種不同的超時周期選擇——3.4毫秒、6.3毫秒、102毫秒及1.6秒，以適應不同應用場景的需求。

多種輸出配置：支持開漏或推挽式WDO輸出，增加了與其他電路接口的靈活性。

寬泛的工作溫度范圍：能夠在-40至+125°C的極端環境下可靠工作，適用于工業和汽車應用。

緊湊型封裝：采用SOT23-5和SC70-5 (SOT323-5)封裝，節省PCB空間，便于集成到小型化設計中。

強大的靜電防護：具備HBM 2000V和RCDM 1000V的ESD保護能力，提高了產品的耐用性和可靠性。

符合汽車標準：滿足汽車行業對電子組件嚴格的質量要求，確保在車載環境中長期穩定運行。

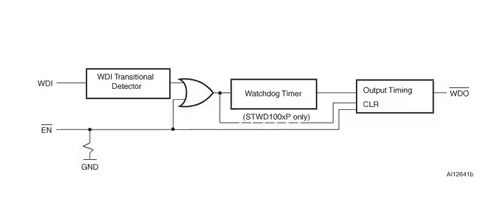

STWD100線路圖

STWD100可選型號

STWD100YNWWY3F

STWD100NYWY3F

STWD100NXWY3F

STWD100PYW83F

STWD100NWWY3F

STWD100YNYWY3F

STWD100NPWY3FS

STWD100YNPWY3F

STWD100YNXWY3F

如需采購、申請樣片測試、產品規格書等需求，請加客服微信：13310830171。

綜上所述，意法半導體的STWD100不僅提供了高效的系統監控機制，而且憑借其低功耗特性、廣泛的適用性和堅固的設計，在眾多領域內成為值得信賴的選擇。
