在現代電子系統中，電源管理與監控的重要性日益凸顯。為了滿足這一需求，圣邦微電子推出了全新的高精度三通道電源監控芯片——SGM842。這款芯片以其卓越的性能和豐富的功能，為電源系統的數字監控提供了強有力的支持。它不僅節省了PCB面積，降低了器件成本，還特別適合通信系統、服務器、個人電腦、電池管理和測試設備等應用場景，實現了對多個模塊實時能耗的精準監控。

創新架構與全面功能

SGM842采用了創新的電容輸入級架構，顯著降低了偏置電流，并提高了共模抑制能力，從而確保了監控的精準度。其可配置的求和功能使得該產品在處理大電流或并聯匯集場景時表現尤為出色。此外，SGM842兼容I2C和SMBus接口，能夠靈活感知高側或低側電流以及總線電壓，支持0V至30V寬共模電壓范圍。ADC轉換時間和采樣平均模式可以根據用戶需求進行編程設置，每個通道都能報告關鍵（Critical）和警告（Warning）級別的警報，確保系統的穩定運行。

核心功能詳解

寬電壓監控范圍：SGM842支持從0V到30V的寬共模電壓范圍，適應各種電源環境，確保在不同條件下均能穩定工作。這種特性使其成為多種應用的理想選擇，無論是低壓還是高壓環境都能應對自如。

靈活的電流測量：SGM842支持高側或低側電流測量，提供多樣化的電流監控解決方案。這使得它能夠根據具體的應用場景需求調整電流測量方式，極大地增強了其實用性。

高測量精度：SGM842具備低增益誤差（最大0.25%）和低輸入偏置電壓（最大80μV），確保了測量結果的高度準確性。同時，搭載13位ADC原生分辨率，進一步提升了電壓測量的精細度。

靈活的ADC配置：SGM842提供了六種不同的轉換時間選項，范圍從340μs到8.35ms，以適應不同的響應速度需求。此外，八種不同的采樣平均模式，從1至1024，增強了信號處理的靈活性。

I2C和SMBus兼容接口：SGM842提供四個可編程地址，可以靈活集成到各種系統中。它支持快速模式（1kHz至400kHz）和高速模式（1kHz至3.4MHz），以滿足不同速度的通信需求。同時，支持SMBus總線報警響應（SMBus Alert Response），能夠響應基于I2C通用呼叫的全局復位，提升了通信的兼容性和靈活性。

報警與監測功能

SGM842不僅提供了全面的電源有效性監測功能，還能確保電源狀態的實時監控。它支持三路上電時序監測，保障系統啟動的順序性和穩定性。此外，SGM842支持三路單獨可配置的警告（Warning）/關鍵（Critical）警報閾值，用戶可以根據具體需求設定報警條件，提高系統的安全性和可靠性。

環境適應性與封裝

SGM842能夠在-40℃至+125℃的溫度范圍內穩定工作，適用于廣泛的環境條件。其采用符合環保理念的TQFN-4×4-16L綠色封裝，既保證了高性能又兼顧了環保要求。

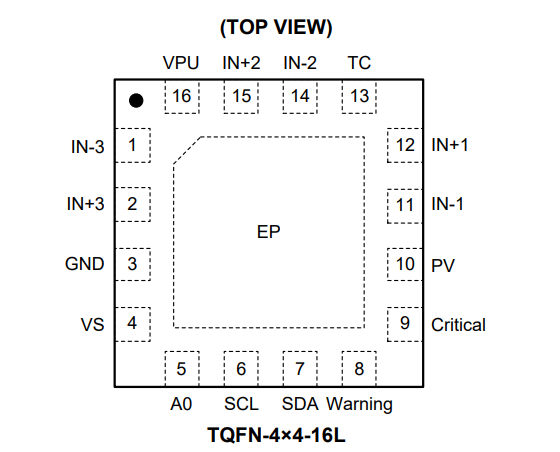

引腳圖

總之，圣邦微電子推出的SGM842是一款集成了先進技術的高精度三通道電源監控芯片。它的出現不僅解決了傳統電源監控器面臨的諸多挑戰，還為未來的電源管理系統提供了新的思路和方向。隨著科技的不斷進步，我們期待SGM842能在更多領域發揮其重要作用，推動相關行業的發展。
