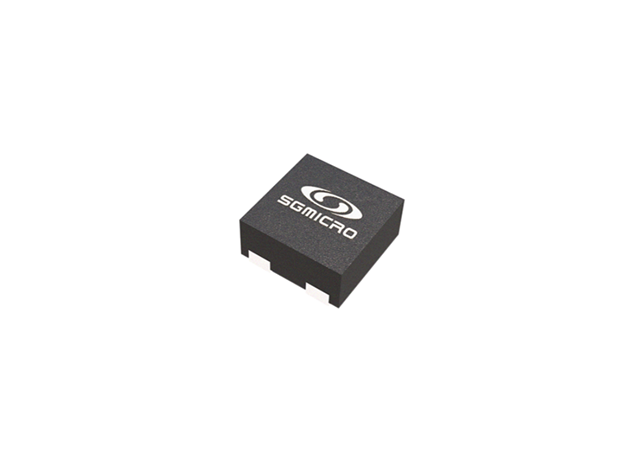

圣邦微電子最新推出的SGM41105系列產品，是一款集成了保護控制器和MOSFET的小微容量鋰電池保護器。該產品具有2nA船運模式功耗、亞微安級操作功耗及1×1mm2的小封裝等特點，特別適用于需要小巧體積和長續航能力的無線藍牙耳機和真無線藍牙耳機（TWS）市場。

SGM41105系列的主要特性

極小緊湊型二合一電池保護方案：集成保護控制器和MOSFET。

超低功耗：2nA船運模式及電池欠壓關斷電流；700nA工作電流。

低導通阻抗：100mΩ導通阻抗。

全面保護功能：包括充電過壓、充電過流、放電過流、過放欠壓保護。

可選保護門限：4.225V至4.6V（25mV步進）過壓保護門限；3種適合小微電池的過流保護門限；2.8V/3.0V電池欠壓保護門限；1.2A/2.5A放電短路電流門限。

0V電池可充：支持0V電池充電。

靈活的船運模式控制：船運模式控制管腳拉低、拉高觸發可選。

抗輸入反接和電池反接：提高系統可靠性。

寬溫度范圍：工作溫度范圍-40℃至+85℃。

綠色封裝：XTDFN-1×1-4L封裝。

超低功耗設計

SGM41105系列產品通過控制“船運模式”管腳切換至船運模式，將芯片功耗降至僅2nA（典型值），確保了運輸過程中的安全。在電池供電的開關接通狀態下，其自身功耗僅為700nA（典型值），全溫度范圍內最大功耗也僅1.2μA。這一特性顯著降低了TWS耳機等設備在待機和使用期間的無用能耗，提升了設備的續航能力。

靈活配置選項

SGM41105系列包含多個型號，如SGM41105、SGM41106、SGM41106A等，主要差異在于PIN腳的排列順序及觸發船運模式的方式。用戶可以根據應用需求選擇下拉觸發或上拉觸發船運模式的型號，以實現最佳的電路設計和性能表現。此外，該系列還提供了多種保護閾值選項，供客戶根據不同規格的電池自由選擇。

定制化安全保障

SGM41105系列鋰保器件提供全面的保護功能，包括充電過壓保護、充電過流保護、放電過流保護及過放欠壓保護。該系列有16個過壓保護閾值、2個欠壓保護閾值、3個過流保護閾值（過充電流、過放電流組合）和2個短路放電電流選項。聯系圣邦微電子各地銷售或技術支持人員，即可獲得專業的咨詢意見和定制化的服務。

精確匹配電池規格

為了確保電池的長期健康與安全，制造商應選擇略高于實際充電電流的過充電流保護閾值。例如，TWS耳機的電池容量通常在30mAh至50mAh范圍內，按照4C的充電倍率，快充電流大約在120mA至200mA之間。在這種情況下，推薦選擇Option Code "C"，其保護閾值為200mA或310mA，而不是625mA，以更精確地匹配電池的實際需求。

0V可充技術視角

“0V可充”這一術語有兩種理解：一種是當過放電觸發欠壓保護閾時，保護芯片會關閉電芯的供電通路，導致電池模組正負極電壓降至0V。對于這種狀態下的“0V可充電”，所有保護芯片，包括SGM41105系列，都能提供支持。另一種理解是電芯深度放電至0V的情況。盡管SGM41105系列仍能支持這種極端情況，但圣邦微電子并不推薦這樣做，因?yàn)檫@可能帶來極大的安全風險。

總之，圣邦微電子的SGM41105系列以其超低功耗、小封裝和全面的保護功能，為T(mén)WS耳機及其他小微電池設備提供了可靠的解決方案，助力提升產品的續航能力和安全性。如需SGM41105系列產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
