Realtek RTL8211F-CG/RTL8211FI-CG 是一款高度集成的以太網收發器，兼容 10Base-T、100Base-TX 和 1000Base-T IEEE 802.3 標準。它提供了通過 CAT.5 UTP 電纜傳輸和接收以太網數據包所需的所有物理層功能。RTL8211FI-CG 按照工業級標準制造。RTL8211F(I)-CG 采用最先進的 DSP 技術和模擬前端 (AFE)，可通過 UTP 電纜實現高速數據傳輸和接收。

RTL8211F(I)-CG 實現了交叉檢測和自動校正、極性校正、自適應均衡、串?dāng)_消除、回聲消除、定時恢復和糾錯等功能，可在 10Mbps、 100Mbps 或 1000Mbps。MAC 和 PHY 之間的數據傳輸通過適用于 1000Base-T、10Base-T 和 100Base-TX 的簡化千兆位媒體獨立接口 (RGMII) 進行。RTL8211F(I)-CG 支持各種 RGMII 信號電壓，包括 3.3、2.5、1.8 和 1.5V。RTL8211F(I)-CG 采用最先進的開關穩壓器，需要精心設計的 PCB 布局才能實現良好的電源效率并降低輸出電壓紋波和輸入過沖。代理銷售Realtek瑞昱半導體全系列IC電子元器件-中芯巨能（中芯巨能：現貨供應+提供技術支持+提供樣片測試）為您提供RRTL8211F-CG技術參數詳解、應用領域及引腳圖。

原廠渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

RTL8211F-CG技術參數詳解

1000Base-T IEEE 802.3ab 兼容

100Base-TX IEEE 802.3u 兼容

兼容 10Base-T IEEE 802.3

支持RGMII

支持 IEEE 802.3az-2010（節能以太網）

內置網絡喚醒 (WOL)

支持中斷功能

支持并行檢測

交叉檢測和自動更正

自動極性校正

支持 PHYRSTB 內核電源關閉

基線漂移校正

在 1000Base-T 中支持 120m CAT.5 電纜

RGMII 可選擇 3.3/2.5/1.8/1.5V 信號

支持25MHz外部晶振或OSC

為MAC提供125MHz時鐘源

提供 3 個網絡狀態 LED

支持Link Down省電

綠色以太網（僅限 1000/100Mbps 模式）

內置開關穩壓器

40 引腳 QFN 綠色封裝

55納米工藝，超低功耗

工業級制造工藝（RTL8211FI-CG）

RTL8211F-CG應用領域

DTV（數字電視）

MAU（媒體訪問單元）

CNR（通信和網絡立管）

游戲機

打印機和辦公設備

DVD 播放器和刻錄機

以太網集線器

以太網交換機

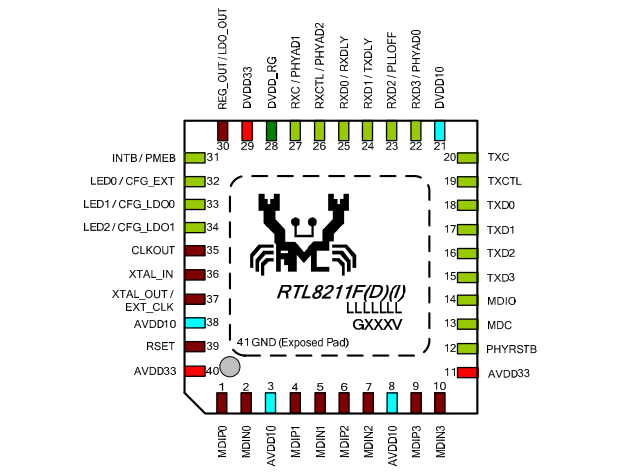

RTL8211F-CG引腳圖

如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
