N76E003AT20中文資料

N76E003AT20中文介紹

N76E003AT20為新唐高速 1T 8051 微控制器系列產品，提供 18 KB Flash ROM、可配置Data Flash與高容量1 KB SRAM ，支持2.4V 至 5.5V 寬工作電壓與 - 40 ℃ 至105 ℃ 工作溫度，并具備高抗干擾能力 7 kV ESD/4 kV EFT。

N76E003AT20在20 pin封裝下提供高達18根I/O腳位；周邊包含雙串口、 SPI 、 I2C 、6通道 PWM 輸出；內建優于同類產品之 < 2 % 誤差之高精確度16 MHz RC晶振與高分辨率8通道12位 ADC ；并具備自我喚醒、欠壓檢測等功能；提供TSSOP20 ( 4mm*6.5mm ) 與QFN20 ( 3mm*3mm ) 小封裝，兼具高性能與設計彈性。

 N76E003AT20關鍵特性

?內核 ( core )

 -1T 8051微處理器

 -工作頻率可達 16 MHz

 -工作電壓: 2.4V 至 5.5V

 -工作溫度: - 40 ℃ 至 105 ℃

?內存 ( memory )

 -18 KB 應用程序 Flash

 -內嵌1 KB SRAM

 -可配置的 Data Flash

 -支持在線系統更新：

ISP ( In-System Programming )

ICP ( In-Circuit Programming )

IAP ( In-Application Programming )

?脈波寬度調變 ( PWM )

 -6通道 PWM 輸出

 -帶死區產生器

?模擬轉數字轉換器 ( ADC )

 -12位8通道 ADC

 -每秒轉換速率可達500 kSPS

?通信接口 ( connectivity )

 -二組 UART ，可達115200 bps

 -一組 SPI ，可達8 MHz

 -一組 I2C ，可達 400 kHz

?時鐘控制 ( clock control )

 -內置< 2 % 誤差16 MHz 高精度RC晶振

 -內置低速省電10 kHz RC晶振

N76E003AT20應用領域

門禁系統/警報器、溫度傳感設備、藍牙音箱、電動車表頭、數字電壓表頭、氣體檢測器、采集器、充電器、美容儀器、小家電等。

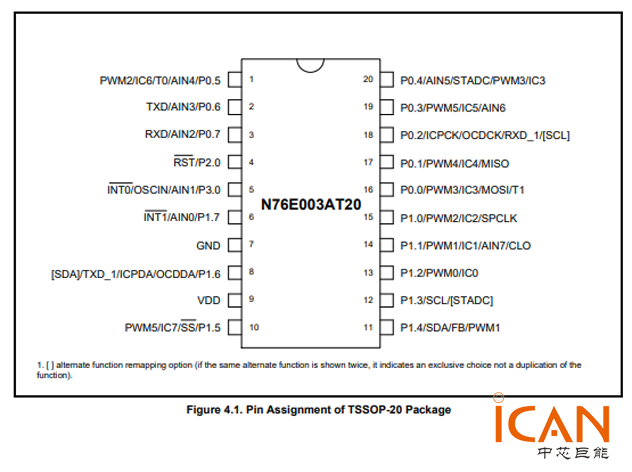

N76E003AT20引腳圖

N76E003AT20引腳圖
