MAX17614 是ADI亞德諾一款高度集成的理想二極管控制器兼電源選擇器，專為應對嚴苛輸入環境而設計，可在 ±65V 極端電壓下保護后級電路，同時支持高達 3A 的連續負載電流，顯著提升系統魯棒性與能效。代理銷售ADI(亞德諾)旗下全系列IC電子元器件-深圳市中芯巨能電子有限公司為您提供MAX17614 ：技術參數詳解、引腳圖、典型應用框圖及訂購料號。

MAX17614 技術參數詳解

該器件內部集成一對背靠背 nFET，總導通電阻（RON）低至 130 mΩ（典型值），大幅降低傳統肖特基二極管方案中的導通損耗。其核心功能不僅實現“理想二極管”行為——即正向?qū)▔航第吔诹悖€能在 140 ns 內快速阻斷反向電流，有效防止電源倒灌和電池反接損壞。此外，背靠背結構支持完全關斷雙向電流路徑，適用于主備電源無縫切換場景（如冗余供電或UPS系統）。

MAX17614 提供全面且可編程的保護機制。輸入欠壓鎖定（UVLO）閾值可在 4.5 V 至 59 V 范圍內設定，過壓保護（OVLO）則獨立可調于 5.5 V 至 60 V，配合默認 4.2 V 啟動閾值，確保系統僅在安全電壓窗口內工作。即使面對高達 -65 V 的負輸入瞬態（如線纜反插或感性負載回沖），器件仍能安然無恙，無需額外 TVS 二極管——在 ≤35 V 熱插拔場景下即可實現本征保護。

電流管理方面，通過 SETI 引腳外接電阻，用戶可將限流閾值精確設定在 0.15 A 至 3 A 之間。在 0.3 A–3 A 范圍內，限流精度達 ±3.3%（全溫范圍內）。當過流發生時，MAX17614 支持三種響應模式：自動重試（適合瞬時故障）、連續限流（維持運行）或閂鎖關斷（需手動復位），靈活適配不同應用需求。SETI 引腳還輸出與負載電流成比例的模擬電壓，便于 MCU 通過 ADC 實時監控功耗狀態。

器件提供 UVOV 和 FLAG 兩個開漏故障指示信號，用于上報欠壓、過壓或過流事件，簡化系統診斷。EN 引腳支持主控器遠程啟停供電，實現電源門控。內置熱關斷保護在結溫過高時自動切斷輸出，防止熱失控。

封裝方面，MAX17614 采用緊湊型 20 引腳 4 mm × 4 mm TQFN-EP，節省 PCB 面積并減少外部 BOM。其寬溫工作范圍（-40°C 至 +125°C）和高集成度使其非常適合空間受限、高可靠性的工業傳感器、PLC 模塊、車載電子及電信電源等應用。

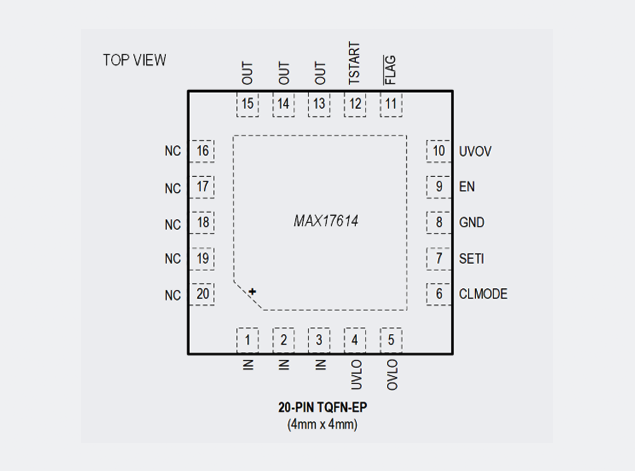

MAX17614 引腳圖

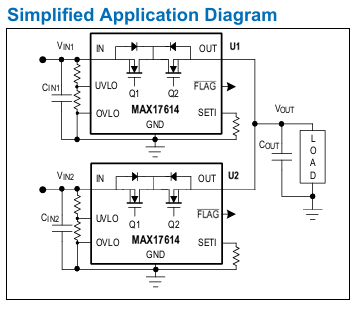

MAX17614 典型應用框圖

MAX17614 訂購料號

MAX17614ATP+

MAX17614ATP+T

深圳市中芯巨能電子有限公司現貨供應，100%原廠原裝正品，一片起訂，滿足您從研發到批量生產的所有大小批量采購需求。為終端制造企業提供選型指導+樣片測試等服務，如需MAX17614 等產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。
