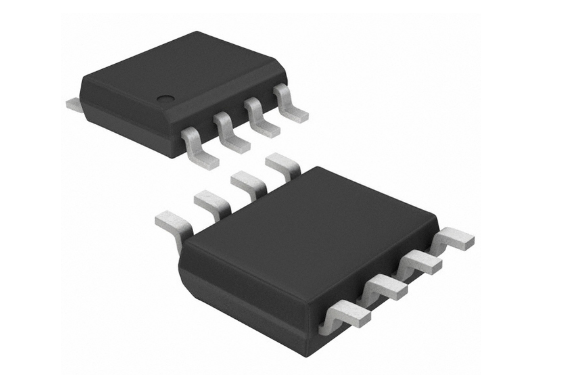

MAX13487EESA+T是Maxim(美信)一款是一款四路RS-485/RS-422收發器，具有高速、高精度、低功耗等特點，此款接口芯片具有熱插拔功能，可在通電或帶電插入期間消除總線上的錯誤轉換。MAX13487EESA+T采用Maxim專有的自動方向控制。這種架構使設備非常適合應用，例如隔離的RS-485端口，其中驅動器輸入與驅動器使能信號結合使用以驅動差分總線。Maxim代理商-中芯巨能將為大家提供MAX13487EESA+T中文資料、應用領域、引腳圖及使用注意事項。

*原廠渠道，一手貨源、不怕比價，承諾100%原廠原裝正品、支持第三方檢測、現貨庫存，一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。

一、MAX13487EESA+T中文資料

品牌：Maxim(美信)

產品分類：接口(驅動器/接收器/收發器)

封裝/外殼：SOIC8_150MIL

是否無鉛：Yes

零件狀態：Active

類型：Transceiver

安裝類型：SMT

電源電壓：4.75~5.25V

工作溫度：-40~+85℃

通道數：Original

協議：RS422,RS485

驅動器/接收器數：1/1

雙工：Half

接收器滯后：25mV

數據速率：500kbps

長x寬/尺寸：4.90 x 3.90mm

原始制造商：Maxim Integrated Inc.

原產國家：America

高度：1.75mm

元件生命周期：Active

二、MAX13487EESA+T應用領域

MAX13487EESA+T廣泛應用于隔離RS-485接口、公用事業儀表、工業控制、工業電機驅動、自動化暖通空調系統等領域。

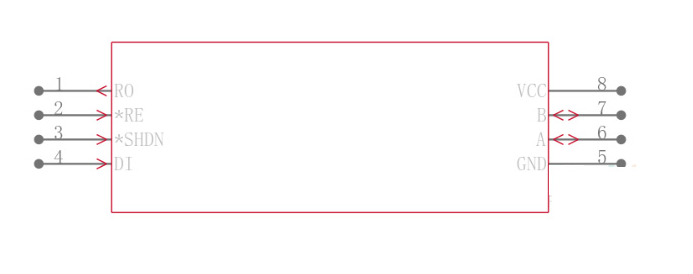

三、MAX13487EESA+T引腳圖

四、MAX13487EESA+T使用注意事項

在使用MAX13487EESA+T時，需要注意以下事項：

1. 引腳連接：在設計電路板時，請確保MAX13487EESA+T的引腳正確連接。特別是VCC和GND引腳，需要正確接入電源和地線。

2. 供電電壓范圍：MAX13487EESA+T的供電電壓范圍為3V至5.5V。請確保供電電壓在此范圍內，以保證芯片正常工作。

3. 溫度范圍：MAX13487EESA+T的工作溫度范圍為-40°C至+85°C。請確保芯片在此溫度范圍內正常工作，避免超出極限溫度。

4. PCB布局：在設計電路板時，請合理布局MAX13487EESA+T和其他電路元件，以確保信號完整性和電磁兼容性。

5. ESD保護：為了保護MAX13487EESA+T免受靜電放電的影響，在操作和處理芯片時，請采取適當?shù)姆雷o(hù)措施，如使用接地腕帶或防靜電墊。

6. 數據通信：MAX13487EESA+T支持RS-485/RS-422接口進行數據通信。在使用時，請確保正確配置通信參數，如波特率、數據位、校驗位等。

7. 線路長度：MAX13487EESA+T支持長達1200米的傳輸距離。在使用時，請根據實際需要配置合適的線路長度和電纜類型。

8. 差分輸入輸出：MAX13487EESA+T采用差分輸入輸出結構，具有抗干擾能力強的特點。在使用時，請注意差分輸入輸出的連接方式和信號傳輸質量。
