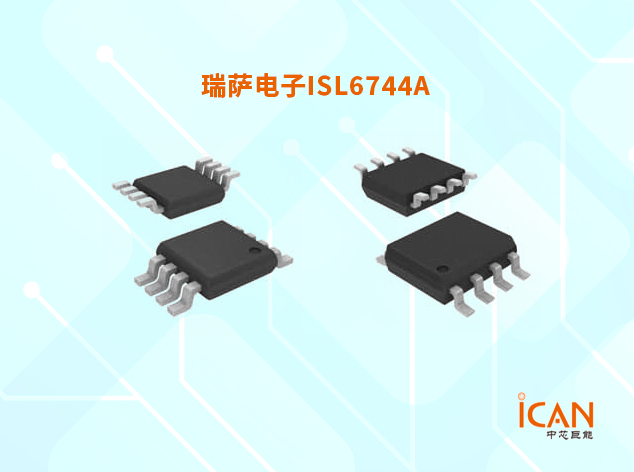

在現代電源轉換應用中，高效、可靠的PWM（脈寬調制）控制器是實現高性能電源設計的關鍵。ISL6744A是一款低成本、初級側、雙端控制器，專為使用全橋和半橋拓?fù)浣Y(jié)構的非穩壓DC/DC轉換器而設計。Renesas代理商-中芯巨能將詳細介紹ISL6744A的產品特性、框圖及應用領域。

產品特性

精確控制與可靠性

精確的占空比和死區時間控制：ISL6744A提供精確的開關頻率控制，死區時間可低至35ns，確保了系統的穩定性和可靠性。

100μA啟動電流：低啟動電流有助于減少系統功耗，特別是在啟動階段。

可調延遲過流關斷和重啟：通過可調節的過流保護機制，確保在故障情況下能夠及時切斷電源，并在條件恢復后自動重啟。

可調振蕩器頻率高達2MHz：支持高達2MHz的可調開關頻率，滿足不同應用的需求。

1A MOSFET柵極驅動器：強大的1A FET驅動能力，確保快速可靠的開關操作。

可調軟啟動：通過可調軟啟動功能，可以平滑地啟動系統，減少啟動時的沖擊電流。

內部過熱保護：內置過熱保護功能，確保在高溫環境下安全運行。

高性能與低延遲

35ns控制至輸出傳播延遲：極低的傳播延遲使得ISL6744A能夠快速響應過流故障，提高系統的整體性能。

小尺寸和最少的外部元件數量：緊湊的設計減少了PCB空間占用，并簡化了電路布局。

輸入欠壓保護：當輸入電壓低于設定值時，控制器會自動關閉輸出，防止系統損壞。

無鉛（符合RoHS標準）：采用環保材料，符合RoHS標準，適合廣泛的應用場景。

框圖

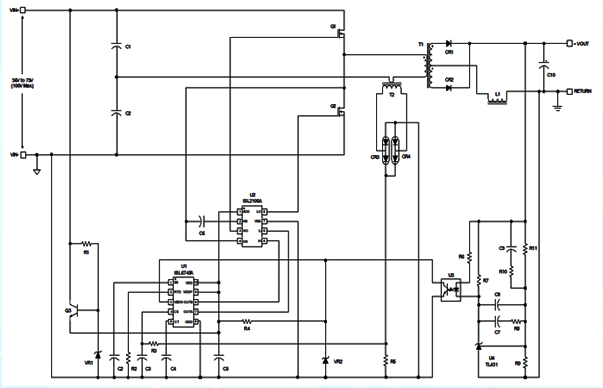

以下是ISL6744A的基本框圖，展示了其內部結構和主要功能模塊：

應用領域

ISL6744A廣泛應用于以下領域：

電信和數據通信隔離電源：為電信和數據通信設備提供高效、可靠的電源解決方案。

直流變壓器：用于需要高效率和高可靠性的直流變壓器應用。

總線轉換器：在電源總線轉換應用中，ISL6744A提供了高效的轉換能力和穩定的輸出。

可選型號

ISL6744A系列提供了多種封裝和溫度等級選項，以滿足不同應用的需求：

ISL6744AABZ

ISL6744AABZ-T

ISL6744AAUZ

ISL6744AAUZ-T

現貨供應ISL6744A系列，一片起訂、最快2小時發貨，為制造企業提供技術支持+樣品測試，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

總結

ISL6744A憑借其精確的控制能力、低功耗和高可靠性，成為全橋和半橋拓?fù)浣Y(jié)構的非穩壓DC/DC轉換器的理想選擇。無論是電信和數據通信隔離電源、直流變壓器還是總線轉換器，ISL6744A都能提供高效、可靠的電源解決方案。如果您需要進一步了解產品規格書、樣片測試、采購或BOM配單等信息，請聯系瑞薩代理商-中芯巨能的客服微信：13310830171。
