HV257 是MICROCHIP(美國微芯)一款 32 通道、高壓、采樣保持放大器陣列集成電路。代理銷售MICROCHIP(美國微芯)旗下全系列IC電子元器件-中芯巨能為您提供ICROCHIP(美國微芯)HV257 系列32 通道高壓采樣保持放大器陣列：產品概述、主要特點、功能圖、引腳圖及訂購型號。

HV257概述

HV257采用單個高壓電源 （高達 300V） 和兩個低壓電源 VDD 和 VNN 工作。 所有 32 個采樣和保持電路共享一個公共模擬輸入 VSIG。單個采樣和保持電路由 5 至 32 邏輯解碼器選擇。保持電容器上的采樣電壓由低壓放大器緩沖，并由閉環增益為 72V/V 的高壓放大器放大。內部閉環增益設置為 0 至 4.096V 的輸入電壓范圍。輸入電壓最高可達 5.0V，但輸出將達到飽和。最大輸出電壓擺幅比 VPP 高壓電源低 5.0V。輸出可驅動高達 3000pF 的容性負載。 最大輸出源電流和吸收電流可通過使用兩個外部電阻器進行調節。一個外部 RSOURCE 電阻器控制最大拉電流，一個外部 RSINK 電阻器控制最大灌電流。電流限制約為 12.5V 除以外部電阻值。該設置對于所有 32 個輸出都是通用的。低電壓硅結二極管可用于幫助監控芯片溫度。

HV257主要特點

32 個獨立的高壓放大器

300V 工作電壓

295V 輸出電壓

2.2V/μs 典型輸出轉換速率

可調輸出電流源限制

可調輸出電流吸收限制

內部閉環增益為 72V/V

12 米？反饋?zhàn)杩?/p>

布局非常適合芯片應用

HV257引腳圖

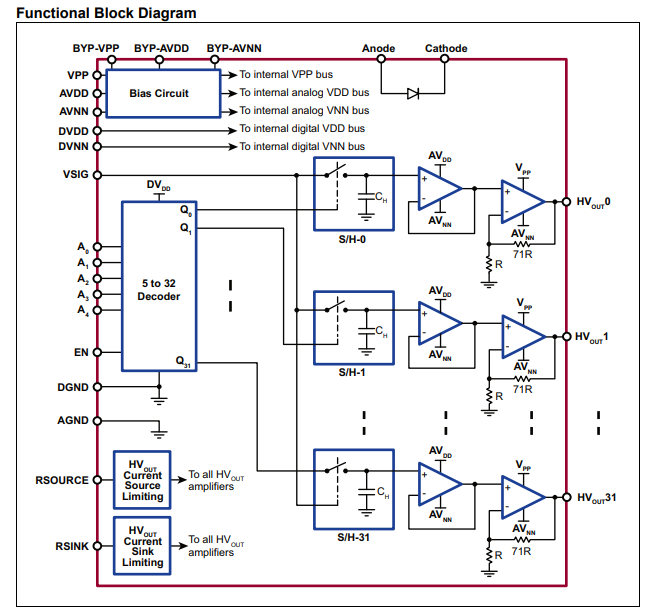

HV257功能圖

HV257訂購型號

HV257FG-G
