ETA8056是鈺泰半導體AC/DC產品線集成功率管系列的準諧振QR/CCM PWM控制芯片。

 其集成1.2Ω/650V超結功率管，寬電壓7-39V的Vcc設計兼顧PD/QC的多種輸出電壓規格，采用恒功率控制模式及降功率控制模式自適應PD/QC多種輸出電壓規格下的電流要求，脈沖觸發模式（Burst Mode）控制來降低空載待機的功耗以滿足各種能效的待機功耗要求，通過電流斷續模式下準諧振（Quasi-Resonant）谷底導通技術與電流連續模式（CCM）相結合，頻率折返（Frequency Fold-back）技術來幫助系統輕易的達到DOE 6或COC V5的平均效率要求。

 ETA8056具備VD特色引腳，通過檢測電阻網絡Rvd1和Rvd2，可根據實際情況調整，使高低壓輸入時電流點保持基本恒定，同時也可調整輸出電壓降功率的電壓點，用于減小恒功率輸出電壓低時同步整流大電流的壓力；也同時具備輸入欠壓過壓，輸出欠壓過壓保護功能。芯片集成軟啟動電路，用于保護系統啟動時各開關器件（主要是開關管，變壓器，整流肖特基），減小開關應力，也使輸出電壓上升沒有過沖電壓出現。同時集成快速啟動電路，用于保證系統在大容性負載時也能順利啟動，在無容性負載時得到更短的輸出電壓上升時間。

 ETA8056集成電流軟驅動技術及驅動電壓鉗位電路，結合準諧振谷底導通開關技術，減少開關噪聲，同時集成有規律的頻率抖動技術，為整個系統有效減少EMI傳導干擾。

拓展閱讀

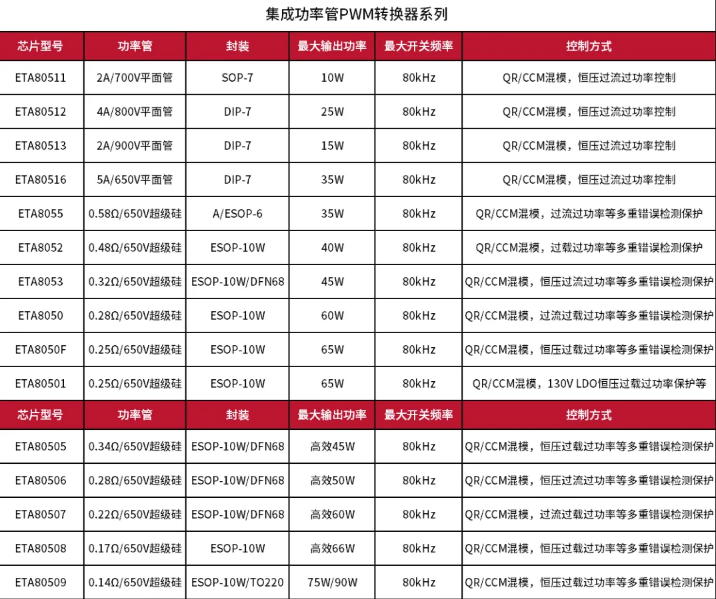

鈺泰半導體AC/DC集成功率管系列產品種類非常豐富，覆蓋全系列的應用場合：
