DCP3601（意法半導體降壓穩壓器）中文參數 附引腳圖與原理圖

來源：中芯巨能：提供選型指導+現貨供應+技術支持| 發布日期：2025-03-21 13:48:20 瀏覽量：

DCP3601是意法半導體一款專為工業應用設計的寬輸入電壓范圍同步降壓轉換器，具備驅動高達1A負載電流的能力。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能為您提供DCP3601中文參數，附引腳圖及原理圖。

DCP3601中文參數

600 mA 負載 （V 時的典型效率為 88%）在= 24 V，V外= 5 V）

在 600 mA 負載 （V在= 12 V，V外= 5 V）

工作電壓范圍：3.3 V 至 36 V 輸入工作電壓范圍

高達 1 A 的輸出電流能力

110 μA 輸入靜態電流

1 MHz 固定開關頻率

同步整流：是

內部薪酬網絡：有

峰值電流模式控制：是

輸出過壓保護：有

熱關斷：有

精確啟用：有

開關頻率抖動：是

兩種不同的版本：LCM 用于輕負載下的高效率，LNM 用于噪聲敏感型應用

封裝：SOT23-6L

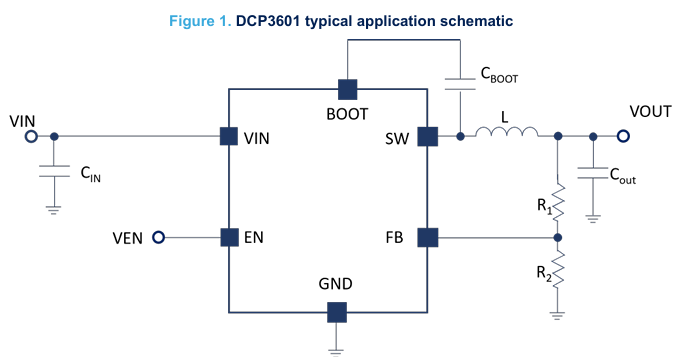

DCP3601典型應用示意圖

DCP3601典型應用示意圖

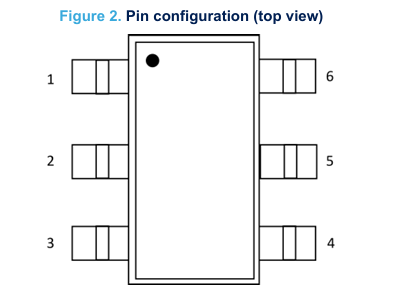

DCP3601引腳圖

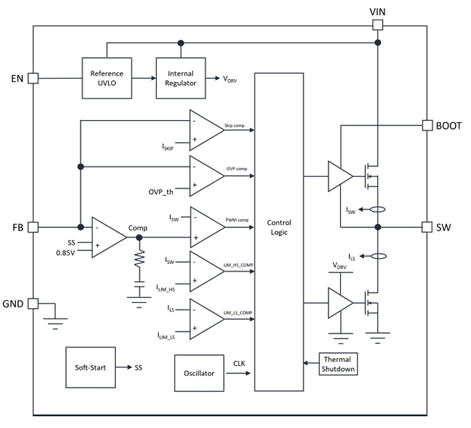

DCP3601原理圖

DCP3601原理圖

DCP3601訂購型號

DCP3601NMR

DCP3601CMR

DCP3601CDMR

DCP3601NDMR

如需DCP3601產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
