CA5420A是瑞薩電子一款0.5MHz、低電源電壓、低輸入電流 BiMOS 運算放大器，瑞薩電子代理商-中芯巨能為您提供CA5420A中文資料：產品介紹、引腳圖及功能框圖。

原廠授權代理商，一手貨源、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信：13310830171。24小時采購熱線：133-1083-0171。

CA5420A產品介紹

CA5420A 是一款集成電路運算放大器，將 PMOS 晶體管和雙極晶體管組合在單個單片芯片上。它被設計并保證在使用 V+ = 5V、V- = GND 的微處理器邏輯系統中運行，因?yàn)樗梢栽诘椭?±1V 的電源電壓下運行。它還適用于 3. 3V 邏輯系統。 CA5420A BiMOS 運算放大器在輸入電路中具有柵極保護的 PMOS 晶體管，可提供極高的輸入阻抗和極低的輸入電流（小于 1pA）。內部自舉網絡采用獨特的保護帶技術，可減少溫度每升高 10°C 時泄漏電流加倍的情況。 CA5420A 可在 2V 至 20V 的單電源或雙電源總電源電壓下工作。該運算放大器經過內部相位補償，可在單位增益跟隨器配置中實現穩定運行。此外，如果需要額外的頻率滾降，它還具有用于補充外部電容器的接入端子。還提供了用于需要輸入失調電壓歸零的應用的端子。在輸入級中使用 PMOS 可使共模輸入電壓能力降至負電源端子以下 0. 45V，這是單電源應用的一個重要屬性。輸出級使用反饋 OTA 型放大器，基本上可以在軌到軌之間擺動。采用非線性電流鏡提供1. 0mA（最小值）的輸出驅動電流。該器件保證在 -55°C 至 +125°C 的整個軍用溫度范圍內以 5V 運行。 CA5420A 具有與行業標準 741 相同的 8 引線引腳排列。

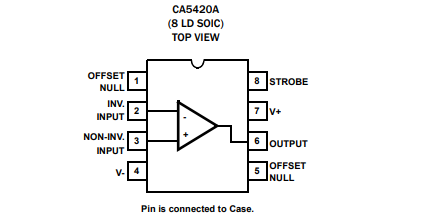

CA5420A引腳圖

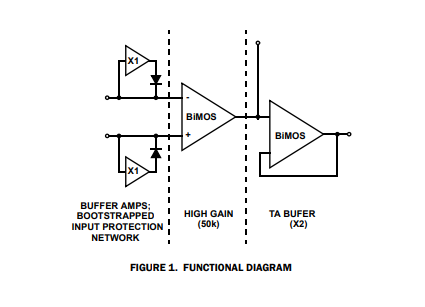

CA5420A功能框圖

CA5420A訂購型號

CA5420AMZ

CA5420AMZ96
