AiP8209是中微愛芯一款單相多功能防竊電專用計量芯片，中微愛芯代理商-中芯巨能為您提供AiP8209中文介紹、參數、引腳圖及原理圖。
AiP8209能夠測量有功功率、無功功率、有功能量、無功能量，并能同時提供兩路獨立的有功功率和有效值、電壓有效值、線頻率、過零中斷等，可以實現靈活的防竊電方案。 AiP8209支持全數字的增益、相位和offset 校正。有功、無功電能脈沖分別從PF、QF管腳輸出。 AiP8209提供兩個串行接口SPI和RSIO，方便與外部MCU之間進行通信。其中RSIO為銳能微專有的單線通訊接口，可以使用一根數據線實現雙向通訊。 AiP8209內部的電源監控電路可以保證上電和斷電時芯片的可靠工作。
計量
?◆提供三路Σ-ΔADC
?◆有功電能誤差在1500:1 動態范圍內<0.1%，支持IEC62053-22：2003標準要求
?◆無功電能誤差在1500:1 動態范圍內<0.1%，支持IEC62053-23：2003標準要求
?◆提供兩路電流和一路電壓有效值測量，在400:1 動態范圍內，有效值誤差<0.5%
?◆潛動閾值可調
?◆提供反相功率指示
?◆提供電壓通道頻率測量
?◆提供電壓通道過零檢測
軟件校表
?◆電表常數(HFConst)可調
?◆提供增益和相位校正
?◆提供有功、無功和有效值offset校正
?◆提供無功相位補償
?◆提供小信號校表加速功能
?◆提供配置參數自動校驗功能
提供SPI/RSIO接口
具有電源監控功能
單+5V電源供電，功耗典型值為32mW
內置2.5V±3%參考電壓，溫度系數典型值25ppm/℃

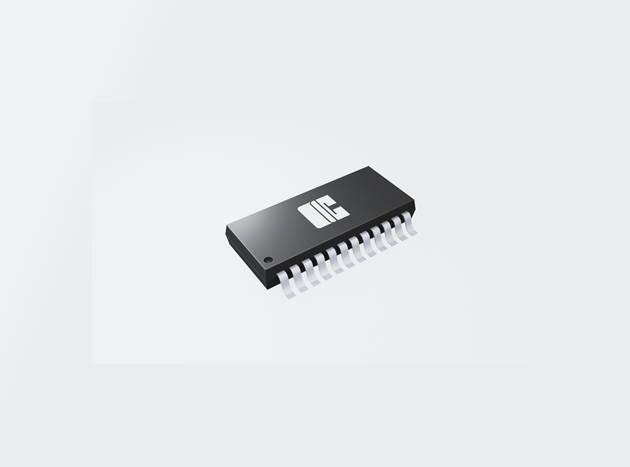

封裝形式：SSOP24
如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
