AT24C64D-SSHM-T具有存儲容量大、串行接口、低功耗、高可靠性、寬溫度范圍等特點，適用于各種領域的數據存儲和管理。由美國微芯公司生產。代理銷售美國微芯旗下全系列IC電子元器件-中芯巨能為您提供AT24C64D-SSHM-T：引腳圖詳解、工作原理與使用須知。

一、AT24C64D-SSHM-T引腳圖詳解

AT24C64D-SSHM-T具有具有8個引腳，其中包括供電引腳、I2C串行通信引腳和存儲器控制引腳。以下是AT24C64D-SSHM-T的引腳分配及功能的詳細解釋：

1. A0, A1, A2：這三個引腳是I2C地址選擇引腳，用于設置芯片的I2C地址。通過連接到VCC或GND，可以設置不同的I2C地址，從而允許多個AT24C64D-SSHM-T芯片在同一I2C總線上共存。

2. VCC：這是芯片的供電引腳，連接至正電源。

3. GND：這是芯片的接地引腳，連接至地。

4. SDA：這是I2C串行數據引腳，用于雙向的串行數據傳輸。

5. SCL：這是I2C串行時鐘引腳，用于產生I2C總線上的時鐘信號。

6. WP：這是寫保護引腳，當WP引腳連接至VCC時，芯片的寫操作將被禁用，用于保護存儲器中的數據不被意外修改。

7. SCL: 這是I2C串行時鐘引腳，同上。

8. NC：這是未連接引腳，不連接至任何功能。

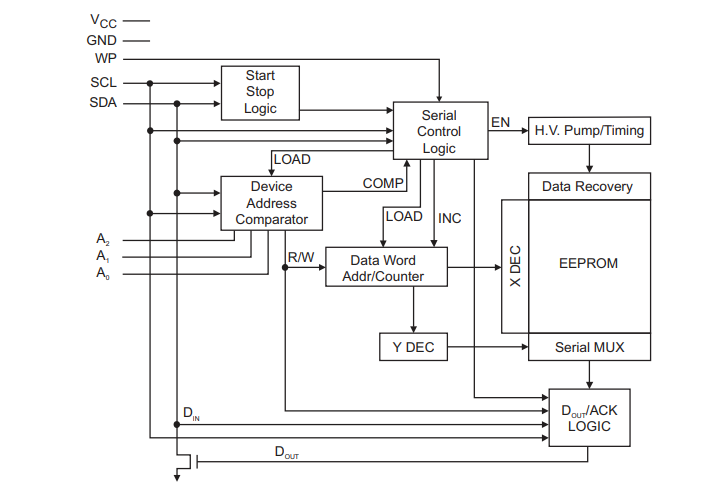

二、AT24C64D-SSHM-T工作原理

AT24C64D-SSHM-T的工作原理是基于I2C串行通信協議的，通過SCL和SDA引腳與主控器進行通信，實現數據的讀寫操作。芯片的地址由A0、A1、A2引腳決定，通過設置不同的引腳電平，可以選擇不同的I2C地址，從而允許多個AT24C64D-SSHM-T芯片在同一I2C總線上共存。WP引腳用于控制寫保護功能，當WP引腳連接至VCC時，禁用寫操作，保護存儲器中的數據。在實際應用中，主控器通過I2C總線向AT24C64D-SSHM-T發送讀寫命令和數據，AT24C64D-SSHM-T根據主控器的命令進行數據的讀寫操作，并通過SCL和SDA引腳與主控器進行數據交換。

擴展閱讀：AT24C64D-SSHM-T：中文參數、功能特點、應用領域

Microchip代理商

三、AT24C64D-SSHM-T使用注意事項

在使用AT24C64D-SSHM-T串行EEPROM存儲器芯片時，有一些注意事項需要考慮，以確保正確的操作和最佳的性能：

1. 供電電壓：AT24C64D-SSHM-T的供電電壓范圍為1.7V至5.5V。在使用時，請確保提供的電壓在這個范圍內，超出范圍可能會損壞芯片。

2. 靜電防護：在處理AT24C64D-SSHM-T芯片時，應采取防靜電措施，避免靜電放電對芯片造成損壞。

3. 寫保護引腳：AT24C64D-SSHM-T具有寫保護功能，通過WP引腳可以控制寫操作的禁用。在需要保護數據不被意外修改時，正確設置WP引腳的狀態是非常重要的。

4. 地址選擇：AT24C64D-SSHM-T具有A0、A1、A2三個引腳用于地址選擇，通過這些引腳的連接狀態可以設置不同的I2C地址。在使用多個AT24C64D-SSHM-T芯片時，確保它們的地址不重復，以免地址沖突。

5. I2C通信：AT24C64D-SSHM-T采用I2C串行通信協議，與主控器通過SCL和SDA引腳進行通信。在設計和使用時，需要遵循I2C通信的相關規范，確保通信的穩定和可靠。

6. 溫度和濕度：AT24C64D-SSHM-T具有一定的工作溫度范圍和濕度要求，應確保在規定的環境條件下使用，避免超出規定范圍。

7. 數據保護：由于AT24C64D-SSHM-T是一種非易失性存儲器，它可以長期保存數據，但在寫入數據前請確保電源供應穩定，以免寫入數據錯誤或損壞芯片。

*如需AT24C64D-SSHM-T數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
