AIP3845（中微愛芯 高性能電流模式PWM控制器）中文參數及引腳圖

來源：中微愛芯代理商-中芯巨能| 發布日期：2024-03-23 16:00:01 瀏覽量：

AiP3845是中微愛芯一款種固定頻率PWM控制電路，主要為離線設備或DC-DC轉換器提供電流模式控制，該系列電路工作所需外圍器件很少。中微愛芯代理商-中芯巨能為您提供AiP3845中文介紹、參數規格及引腳圖。

AiP3845中文介紹

AiP3845電路內部包括可修調頻率的振蕩器（以獲得精確占空比），能溫度補償?shù)木芑鶞?zhǔn)電路，高增益的誤差放大器，電流傳感比較器等；輸出級采用的推挽輸出結構可拉出或灌入大電流，該系列電路適合驅動MOSFET功率器件。電路內置完善的保護電路，如欠壓鎖定電路及限流保護電路。該系列電路，不同型號之間差異是，欠壓鎖定保護電壓值不同，以及電路允許工作最大占空比不同。如AiP3842和AiP3844的欠壓鎖定值分別為16V（開）和10V（關），AiP3843和AiP3845的欠壓鎖定限值則分別為8.8V（開）和7.6V（關）。AiP3842和AiP3843可工作在幾乎100%的占空比內，而AiP3844和AiP3845工作在50%左右的占空比之內。

AIP3845（中微愛芯 高性能電流模式PWM控制器）中文參數及引腳圖

AiP3845參數規格

低啟動電流（<0.5mA）

最大占空比鉗位

帶遲滯的欠壓鎖定能力

工作頻率可高達500kHz

封裝形式：SOP8/DIP8

工作溫度范圍：-40℃～85℃

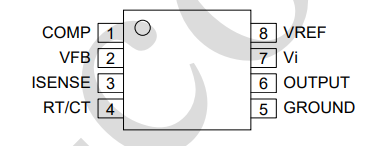

AiP3845引腳圖

AiP3845引腳圖

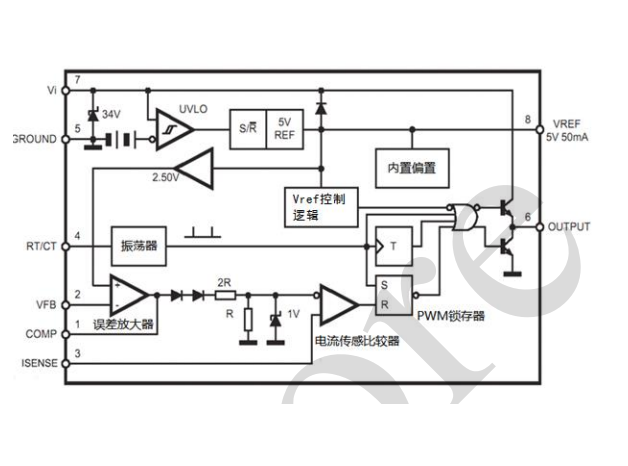

AiP3845功能框圖

AiP3845功能框圖

AiP3845訂購型號

AiP3842SA8.TB

AiP3843SA8.TB

AiP3844SA8.TB

AiP3845SA8.TB

AiP3842DA8.TB

AiP3843DA8.TB

AiP3844DA8.TB

AiP3845DA8.TB

AiP3842SA8.TR

AiP3843SA8.TR

AP3844SA8.TR

AiP3845SA8.TR

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。點擊了解更多中微愛芯PWM控制器。
