AD7682和AD7689是ADI(亞德諾)一款4通道和8通道的16位電荷再分配逐次逼近寄存器（SAR）模數轉換器（ADC），能夠使用單一電源VDD運行。這兩款器件專為多通道低功耗數據采集系統設計，集成了所有必要的組件以簡化系統設計并提高性能。代理銷售ADI(亞德諾)旗下全系列IC電子元器件-中芯巨能為您提供AD7682/AD7689技術參數詳解及典型應用電路圖。

AD7682/AD7689技術參數詳解

主要特性

真正的16位分辨率：保證無失碼，提供高精度的數據轉換。

多路復用器：支持4通道（AD7682）或8通道（AD7689）輸入配置，可設置為單端、差分或雙極模式，并且具有低串?dāng)_特性。

內置基準電壓源：提供兩種內部基準電壓選項——2.5 V或4.096 V，同時支持外部緩沖基準電壓源（最高可達4.096 V）以及直接連接到VDD的外部基準電壓。

溫度傳感器與濾波器：內建溫度傳感器TEMP，以及一個可選的一級模擬濾波器。

時序控制器：確保按順序持續掃描各個通道，優化了多通道應用中的采樣效率。

接口靈活性：采用簡單串行端口接口（SPI），兼容SPI、MICROWIRE、QSPI和DSP協議，允許通過單獨供電的VIO引腳來適應不同的邏輯電平。

低功耗操作：功耗隨吞吐量調整，在2.5 V/200 kSPS條件下僅消耗3.5 mW；在5 V/250 kSPS下也只需12.5 mW。待機電流低至50 nA。

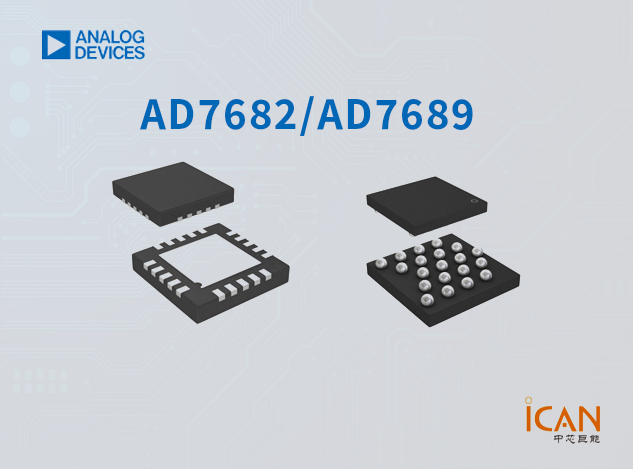

封裝與工作溫度：提供緊湊的20引腳LFCSP（4 mm × 4 mm）和WLCSP（2.4 mm × 2.4 mm）封裝，適用于廣泛的工業溫度范圍（-40°C至+85°C）。此外，AD7689還提供擴展溫度版本，可在高達+125°C的環境下穩定工作。

性能指標

吞吐量：最高可達250 kSPS。

線性度：積分非線性（INL）典型值為±0.4 LSB，最大值不超過±1.5 LSB（即±23 ppm滿量程）。

動態性能：具備93.8 dB的動態范圍，20 kHz信號下的信噪比（SINAD）為92.5 dB，總諧波失真（THD）達到?100 dB。

模擬輸入范圍：從0 V至參考電壓VREF，其中VREF可以等于或低于電源電壓VDD。

AD7682/AD7689應用領域

這些高性能ADC適用于多種應用場景，包括但不限于：

多通道系統的實時監控

電池供電設備中的節能型數據采集

醫療器械如心電圖儀（ECG/EKG）

移動通信設備如GPS接收器

電力線路狀態監測

地震數據分析系統

測試測量儀器

工業自動化過程控制

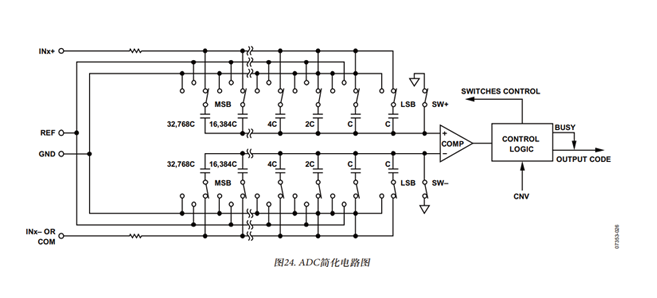

AD7682/AD7689簡化電路圖

AD7682/AD7689可選型號

AD7689-KGD-PT

AD7689ACPZ

AD7689ACPZRL7

AD7689BCBZ-RL7

AD7689BCPZ

AD7689BCPZRL7

AD7689CCPZ

AD7689CCPZRL7

如需采購、申請樣片測試、產品規格書等需求，請加客服微信：13310830171。

綜上所述，AD7682和AD7689以其出色的性能、緊湊的設計和高效的能耗管理，成為需要精確多通道數據采集解決方案的理想選擇。
