ADS127L11是德州儀器一款24位、ΔΣ（Delta-Sigma）模數轉換器（ADC），具備高達400 kSPS的數據速率（使用寬帶濾波器）和最高1.067 MSPS的數據速率（使用低延遲濾波器）。該器件在高速模式下功耗僅為18.6 mW，提供了出色的交流性能和直流精度的結合。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將詳細講解ADS127L11的技術參數及其在各種應用場景中的優勢，附引腳圖和原理圖。如需ADS127L11產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

ADS127L11技術參數詳解

高數據速率與靈活的數字濾波器配置

ADS127L11支持高達400 kSPS的數據速率（使用寬帶濾波器）和最高1.067 MSPS的數據速率（使用低延遲濾波器）。其可編程的數據速率使得它適用于多種應用需求，從高精度測量到高速數據采集。數字濾波器可以配置為寬帶或低延遲模式，允許用戶根據具體需求優化寬帶交流性能或直流信號的數據吞吐量。

這種靈活性使得ADS127L11非常適合需要高精度和高數據速率的應用場景。例如，在工業自動化中，高速數據采集對于實時監控和控制至關重要；而在醫療設備中，高精度的信號采集則有助于提高診斷準確性。

優異的交流與直流性能

ADS127L11不僅具備出色的動態范圍（111.5 dB，200 kSPS），還具有極低的總諧波失真（THD：-120 dB）。此外，其積分非線性（INL）為滿量程的0.9 ppm，失調漂移為50 nV/°C，增益漂移為0.6 ppm/°C。這些特性確保了在寬溫度范圍內保持高精度和穩定性。

低漂移調制器實現了卓越的直流精度和低帶內噪聲，從而實現優異的交流性能。例如，在精密測量儀器中，ADS127L11的高精度和低噪聲特性使其成為理想選擇，能夠提供可靠且穩定的測量結果。

可擴展架構與低功耗設計

ADS127L11采用了強大的可擴展架構，提供兩種速度模式以優化數據速率、分辨率和功耗：

高速模式：400 kSPS，功耗為18.6 mW

低速模式：50 kSPS，功耗僅為3.3 mW

這種可擴展架構使得ADS127L11能夠在不同應用場景中高效運行。例如，在電池供電的便攜式設備中，低速模式下的低功耗特性有助于延長設備的工作時間，同時保持必要的精度。

此外，集成的輸入和參考緩沖器減少了信號加載，進一步提高了系統的穩定性和可靠性。內部或外部時鐘選項也為用戶提供了更大的靈活性。

強大的串行接口與可靠性增強功能

ADS127L11的串行接口支持菊花鏈功能，可以減少SPI I/O跨越隔離屏障的需求。輸入和輸出數據以及寄存器設置通過循環冗余校驗（CRC）進行驗證，增強了操作的可靠性。這種設計不僅簡化了系統集成，還提高了數據傳輸?shù)耐暾浴?/p>

例如，在工業控制系統中，可靠的通信接口對于確保數據傳輸?shù)臏?zhǔn)確性和及時性至關重要。ADS127L11的CRC功能和菊花鏈支持使得多設備連接更加簡單和可靠。

小型封裝與寬溫范圍

ADS127L11采用小型3 mm × 3 mm WQFN和6.5 mm × 4.4 mm TSSOP封裝，適用于空間受限的應用。該器件完全符合-40°C至+125°C的溫度范圍要求，適用于各種極端環境條件。無論是寒冷的戶外環境還是高溫的工業廠房，ADS127L11都能保持穩定的性能。

ADS127L11引用領域

ADS127L11廣泛應用于多個領域，包括但不限于：

工業自動化：在工業自動化系統中，ADS127L11的高精度和高速數據采集能力使其成為實時監控和控制的理想選擇。

醫療設備：在醫療設備中，如心電圖機和血壓監測儀，ADS127L11的高精度特性有助于提高診斷準確性。

消費電子產品：在音頻設備和智能家居傳感器中，ADS127L11的低功耗和高精度特性使其成為理想選擇，提升了用戶體驗。

測試與測量設備：在實驗室儀器和測試設備中，ADS127L11的高動態范圍和低噪聲特性確保了精確的數據采集。

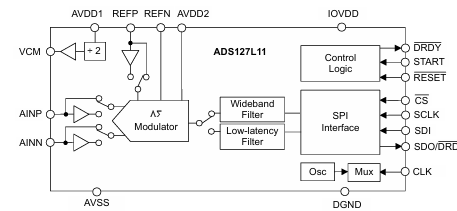

ADS127L11原理圖

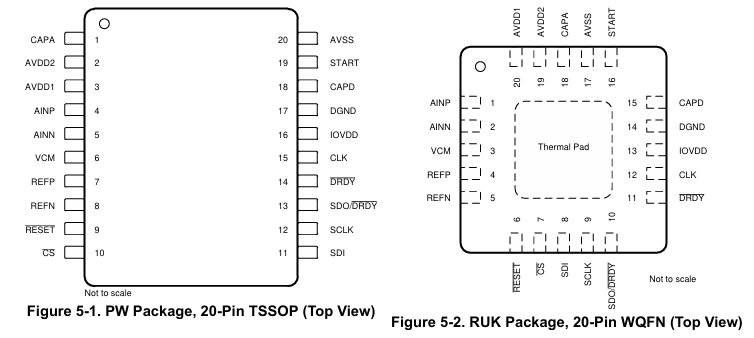

ADS127L11引腳圖

ADS127L11現貨型號

ADS127L11IPWR

ADS127L11IPWT

ADS127L11IRUKR

ADS127L11IRUKT

結語

ADS127L11是一款高性能的24位ΔΣ ADC，憑借其高數據速率、靈活的數字濾波器配置、優異的交流與直流性能以及低功耗設計，滿足了多種應用場景對高精度和高速度的需求。其集成的輸入和參考緩沖器、強大的串行接口和豐富的保護功能使其成為工程師的首選。未來，隨著更多應用場景的拓展，ADS127L11將繼續為各行業的創新和發展提供有力支持。如果你正在尋找一款適用于工業自動化或醫療設備的高精度ADC，ADS127L11無疑是一個值得信賴的選擇。
