根據行業知名機構CINNO Research的數據，2024年前三季度，國內Mini LED電視銷量滲透率突破10%，銷售量同比激增4.4倍，預計全年滲透率將達到12%。同時，IDC預測2025年Mini LED顯示器市場將增長36%。隨著終端產品對走線和功耗要求的提升，AM架構的Mini LED驅動芯片逐漸成為行業的主流選擇。

傳統AM Mini LED方案面臨的挑戰

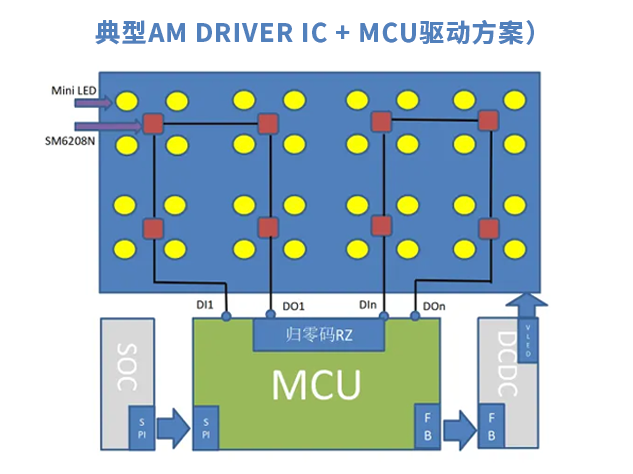

目前，絕大多數AM Mini LED方案依賴于LED Driver IC和MCU共同處理背光驅動的方式。主控SOC接收到視頻信號后，經過處理通過SPI協議與MCU通信，MCU再通過單線或雙線協議將數據發送給驅動IC，從而控制背光光源的亮滅。這種模式在處理小尺寸、低分區方案時較為便利，但在應對大尺寸、高分區的產品時卻顯現出不足：

成本高：MCU及其外圍電路復雜，增加了額外的晶振電路、模式選擇電路等，導致驅動板器件成本上升。

調試?yán)щy：需要專門的軟件工程師編寫代碼，且代碼耦合度高，修改參數受限。

效率低：在多分區、多IC級聯的情況下，串行數據處理效率降低。例如，MCU使用歸零碼與SM6208N通信時，極限速率為2.5Mbps，在大分區情況下無法支撐更多IC的級聯。

明微電子SM6016N：解決傳統方案痛點

為應對上述挑戰，明微電子推出了首款專用BCON芯片——SM6016N，旨在有效解決傳統MCU+AM IC模式存在的典型問題。SM6016N具備以下顯著優勢：

高速通信：支持最大25MHz的通信速率，單顆芯片可控制多達4096個分區。

簡易配置：搭配專用控制軟件，無需編程，通過可視化窗口即可輕松調整背光參數，實現無代碼基礎下的參數修改。

簡化設計：芯片尺寸小，外圍電路精簡，使得PCB布局更加簡單合理，Gamma和映射皆可定義，方案適配性更強。

高效處理：采用ASIC架構，將傳統MCU毫秒級的數據處理時間縮短至微秒級別。

增強功能：內置FB檢測、BFI、分區補償?shù)裙δ埽⑻峁└叩腅SD保護。

結合明微電子的SM6208N驅動IC，該方案實現了最高4路DC同步檢測和反饋，以及多種混合調光功能。不僅調試更為便捷，電路設計也更加簡潔，應用方案的功能更加豐富，能夠滿足更高的顯示效果需求。

總結

隨著Mini LED技術在國內市場的迅速普及，明微電子推出的BCON芯片SM6016N以其獨特的優勢，為行業提供了更高效、更靈活的解決方案，助力推動Mini LED技術的發展和應用。這款芯片不僅解決了傳統方案中存在的諸多問題，還為未來的高分辨率、高性能顯示設備鋪平了道路。
