意法半導體推出了一款基于IO-Link標準的設備報警執行器參考設計，提供開箱即用的成品板卡、協議棧和應用軟件。此解決方案專為工廠自動化環境中的智能警示燈、料位報警器等系統警告裝置而設計，旨在簡化開發過程并加速產品上市。

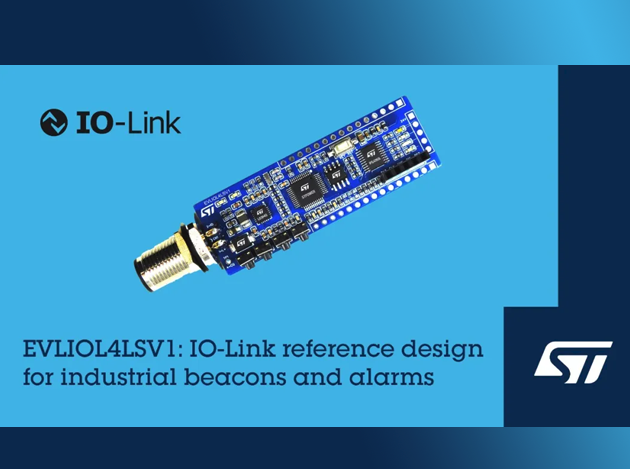

EVLIOL4LSV1板卡特性

EVLIOL4LSV1板卡是該參考設計的核心，它集成了意法半導體的L6364Q雙通道IO-Link收發器與IPS4260L智能低邊功率開關。L6364Q負責處理通信任務，支持高達230.4kbit/s的數據傳輸速率，并內置完整的保護功能，確保EMC抗擾度在無額外保護元件的情況下也能達到2.5kVpk耦合浪涌脈沖/500Ω阻抗。這種收發器的工作模式不僅限于單字節或多字節模式，還支持透傳模式，允許通過簡單的UART接口將IO-Link通信控制權交給微控制器。

板卡上的IPS4260L驅動器則提供了四個獨立控制的輸出端，用于連接負載，如指示信號燈。這些輸出端可以承受8V到50V的電源電壓，每個通道的電流范圍從0.5A到3.0A，并且各自具備過載保護、過熱保護以及診斷反饋功能，以確保系統的高可靠性。此外，SMBJ30CA TVS二極管的應用進一步增強了電源軌的保護能力，能夠抵御嚴苛環境下的電涌沖擊。

STM32G071CB微控制器的角色

STM32G071CB微控制器在這一設計中扮演著重要角色，運行著意法半導體特有的IO-Link協議棧和應用軟件。這顆微控制器負責整個系統的控制邏輯及診斷信息處理，并與L6364Q收發器和IPS4260L低邊開關保持通信。得益于其強大的性能，STM32G071CB可以有效地管理和優化設備的操作，同時提供實時監控和故障報告功能。

開發者友好性

為了便于開發者評估和使用IPS4260L和L6364Q集成電路，EVLIOL4LSV1板卡配備了四針M12 IO-LINK主站連接器和五針SWD編程接口。這些接口使得硬件連接和固件更新變得簡單快捷，極大地促進了研發階段的效率。

總之，意法半導體推出的這款I(lǐng)O-Link參考設計，結合了先進的通信技術和高效的功率管理方案，為工業自動化領域帶來了全新的可能性。通過提供一個全面且易于使用的平臺，它不僅加快了產品的開發周期，也提高了最終產品的穩定性和功能性。
