芯力特在SIT1145AQ/FD版本中加入了CAN FD Passive功能，該功能可以在芯片休眠或待機模式下屏蔽總線上的CAN FD報文。這篇文章將詳細介紹CAN FD Passive功能的說明以及應用選擇。

CAN FD Passive功能的引入是為了解決SIT1145AQ在休眠模式下對CAN FD報文的處理問題。由于SIT1145AQ的特定幀喚醒只支持CAN報文，當芯片處于休眠模式時，如果總線上存在CAN FD報文，這些報文對SIT1145AQ來說并不是有效的，會被識別為錯誤幀并導致錯誤計數器的累加。當錯誤計數器超過31時，SIT1145AQ會產生錯誤中斷，并通過使能INH來喚醒整個ECU節點。ECU的MCU會通過讀取SIT1145AQ寄存器中的錯誤中斷標志來判斷是否發生了錯誤喚醒。MCU在清除錯誤中斷標志之后，繼續使芯片休眠，但在這個過程中，ECU節點會產生額外的功耗。

通過打開CAN FD Passive功能，SIT1145AQ/FD在休眠或待機模式下會忽略總線上的CAN FD報文，避免產生錯誤中斷，從而完美解決了局部網絡休眠時因CAN FD報文錯誤喚醒的問題，并大幅降低了功耗。

芯力特推出了兩個版本的特定幀喚醒收發器型號，分別是SIT1145AQ和SIT1145AQ/FD。其中，SIT1145AQ/FD帶有CAN FD Passive功能，而SIT1145AQ則沒有此功能。根據是否需要CAN FD Passive功能來選擇適合的型號。如果ECU休眠時，總線上的其他節點需要通訊CAN FD報文，且不希望這些報文造成錯誤喚醒，那么選擇SIT1145AQ/FD。如果ECU休眠時，總線上的其他節點只會發送CAN報文，那么可以選擇SIT1145AQ或SIT1145AQ/FD。

需要注意的是，通過SPI設定寄存器CFDC=1可以打開SIT1145AQ/FD的CAN FD Passive功能。默認情況下，此功能是關閉的（CFDC=0）。

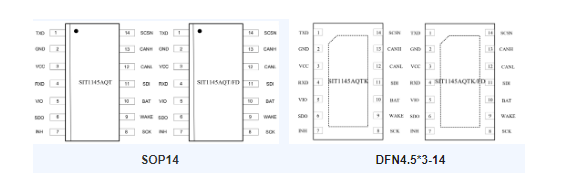

SIT1145AQ和SIT1145AQ/FD兩個版本的芯片都提供了SOP14和DFN4.5*3-14封裝，以滿足不同的應用需求。

通過以上介紹，我們對芯力特SIT1145AQ收發器芯片的CAN FD Passive功能有了更詳細的了解。這一功能的引入為休眠模式下的CAN FD報文處理提供了解決方案，同時也為應用選擇提供了靈活性。中芯巨能為您提供芯力特產品規格書和供應芯力特電子芯片，如果您需要申請芯力特芯片樣片測試（樣品測試：終端客戶專享，需要提供公司名稱），請加客服微信：13310830171。
