74HC14是中微愛芯的一款六路施密特觸發反相器。中微愛芯代理商-中芯巨能將介紹74HC14產品特點、引腳圖（包含引腳說明）和功能框圖。
一、74HC14產品特點：
74HC14是一款高速硅柵CMOS電路，其引腳兼容低功耗肖特基TTL(LSTTL)系列。該電路符合JEDEC標準no.7A。74HC14提供六路施密特倒相模塊。它們能夠?qū)⒕徛兓妮斎胄盘栟D(zhuǎn)變成急劇變化的輸出信號其主要特點:
應用:
一產生一個變化的脈沖
一非穩態多諧振蕩器
一單穩態多諧振蕩器
ESD 保護:
人體模式(EIA/JESD22一A114一A)超過2000V機械模式(EIA/JESD22一A115一A)超過200V
工作環境溫度范圍:-40~85C
封裝形式: DIP14/SOP14/TSSOP14
二、74HC14引腳圖和引腳說明：

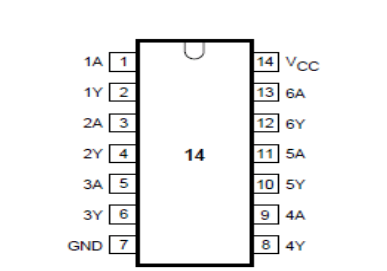

1、74HC14引腳圖如下：

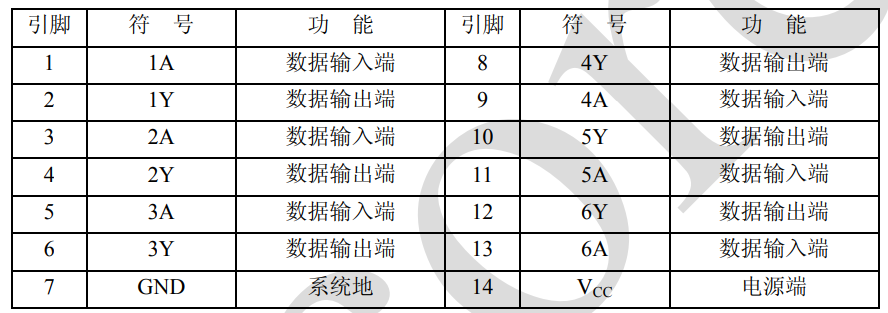

2、74HC14引腳圖說明：

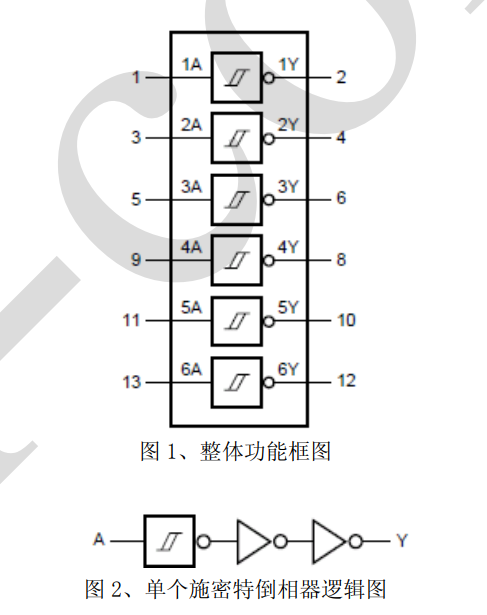

三、74HC14功能框圖：
以上就是74HC14產品特點、引腳圖（包含引腳說明）和功能框圖全部內容，需要采購74HC14和規格書，請聯系客服，客服微信：13310830171。
猜您喜歡
中微愛芯目前已經推出來8款車規級邏輯芯片，中微愛芯代理商-中芯巨能為您提供中微愛芯車規級邏輯芯片選型表，具體如下：型號描述AiP74HC126-Q1車規級-帶三態控制的4路緩沖器AiP74HC132-Q1車規級-4路2輸入施密特與非門AiP74LVC1G08-Q1車規級-單路2輸入與門AiP74LVC1G11-Q1車規級-單...【詳情+】

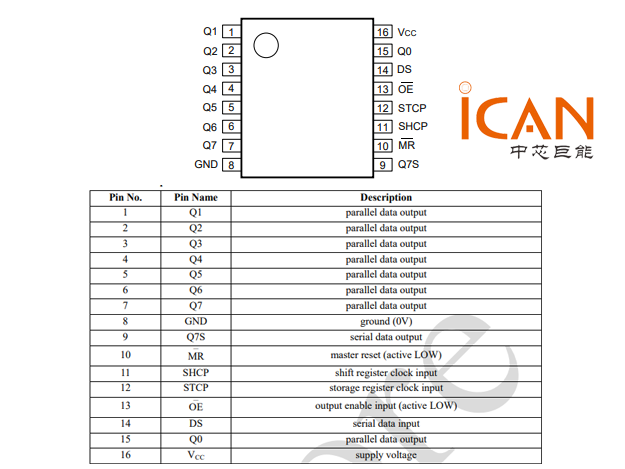

AiP74HC595是中微愛芯一款帶有存儲寄存器和三態輸出的 8 位串行輸入/串行或并行輸出移位寄存器。中微愛芯代理商-中芯巨能為您提供AiP74HC595簡介、中文參數及引腳圖等內容。AiP74HC595簡介AiP74HC595具有一個串行輸入 (DS) 和一個串行輸出 (Q7S)，可實現級聯和異步復位 MR(—)...【詳情+】
