在當今社會，電機已成為推動日常電器和工業設備運轉的心臟，從家用吸塵器到電動交通工具，它們的身影無處不在。為了滿足市場對更高性能、更小體積和更長壽命的需求，瑞薩電子推出了一款創新的、高度集成的無刷直流（BLDC）電機控制解決方案，旨在為設備制造商提供更高效的電機驅動能力，確保設備的穩定運行和卓越表現。

高度集成的解決方案

瑞薩電子的解決方案核心在于其緊湊型設計和高功率輸出，特別適合于需要精確控制和高效動力的應用場景。該方案圍繞高性能的RAA227063智能柵極驅動器IC構建，能夠直接驅動六個RJK0659DPA N溝道MOSFET，形成三個半橋結構，從而實現對BLDC電機的精準控制。MOSFET的低導通電阻特性保證了低功耗和高效率，而高速開關能力則確保了電機操作的平滑和快速響應。

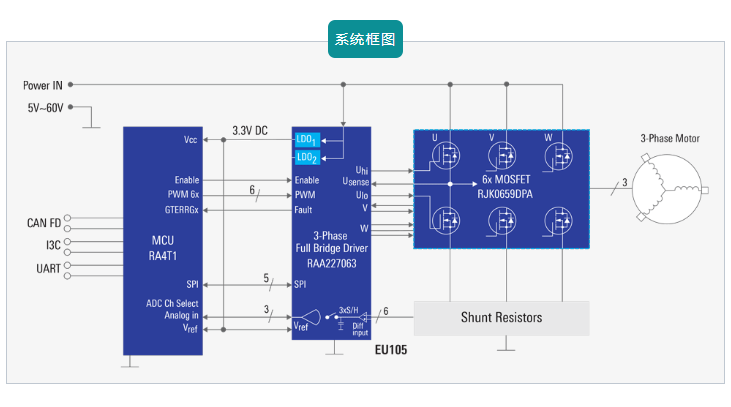

方案框圖

系統架構與功能亮點

該解決方案的架構簡潔明了，由六個RJK0659DPA MOSFET、一個RAA227063智能柵極驅動器IC和一個RA4T1微控制器（MCU）構成。RAA227063 IC不僅集成了三個半橋智能柵極驅動器，還內置了降壓-升壓轉換功能，簡化了系統設計，減少了外部元件的數量，降低了成本和功耗。

智能柵極驅動器RAA227063

RAA227063 IC專為BLDC電機應用設計，支持寬泛的工作電壓范圍（4.5V至60V），并能提供高達1A的拉電流和2A的灌電流，以確保MOSFET的穩定驅動。其可編程驅動強度和自適應死區時間功能增強了系統的靈活性和穩定性，而主動?xùn)艠O保持機制則有效防止了交叉導通現象，提升了整體的可靠性。

強大的控制核心RA4T1 MCU

RA4T1 MCU基于100MHz的Arm Cortex-M33內核，集成了TrustZone安全技術，為電機控制和逆變器控制提供了一流的性能。MCU配備了專用的ADC和PWM定時器，支持復雜算法的執行，使電機操作更加流暢。此外，其豐富的通信接口，包括CAN FD、I3C、SCI和SPI，確保了與各種設備的無縫連接，滿足了電機控制領域的廣泛需求。

如需以上產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

瑞薩電子的這一解決方案，憑借其高集成度、優異的性能和靈活的配置，正成為現代電機控制領域的一股強勁力量，助力推動行業向更高水平邁進。無論是家用電器的智能化升級，還是工業自動化設備的效能提升，瑞薩電子的BLDC電機控制解決方案都將發揮關鍵作用，為現代生活注入更多活力與便捷。
