EPM1270T144C5N是Intel(英特爾)的一款 CPLD芯片。代理銷售Intel旗下電子元器件--中芯巨能為您提供EPM1270T144C5N中文技術參數、功能特點、應用領域及使用注意事項。

一、EPM1270T144C5N中文技術參數

品牌： Intel(英特爾)

產品系列：嵌入式 - CPLD（復雜可編程邏輯器件）

宏單元數：980

I/O 數：116

系列：MAX® II

工作溫度：0°C ~ 85°C(TJ)

包裝：托盤

安裝類型：表面貼裝型

可編程類型：系統內可編程

封裝/外殼：144-LQFP

延遲時間 tpd(1) 最 大值：6.2 ns

供應商器件封裝：144-TQFP(20x20)

供電電壓 - 內部：2.5V，3.3V

基本產品編號：EPM1270

邏輯元件/塊數：1270

*買到真正的EPM1270T144C5N原裝現貨  - 來自全球授權的Intel代理商、原廠貨源 - 深圳市中芯巨能電子有限公司，EPM1270T144C5N現貨情況和EPM1270T144C5N價格請直接咨詢在線客服或加客服微信：13310830171。

二、EPM1270T144C5N的功能特點

EPM1270T144C5N的功能特點：

1、低成本、低功耗CPLD；

2、即時啟動，非易失性架構；

3、待機電流低至2ma；

4、提供快速傳播延遲和時鐘到輸出時間；

5、提供四個全局時鐘，每個邏輯數組塊(LAB)有兩個時鐘可用UFM塊高達8 Kbits的非易失性存儲；

6、多伏核心，使外部供電電壓的設備或3.3 V/2.5 V或1.8 V；

7、支持3.3 v、2.5 v、1.8 v、1.5 v邏輯電平的多伏I/O接口；

8、總線友好的架構，包括可編程轉換速率，驅動強度，總線保持和可編程上拉電阻；

9、Schmitt觸發器支持耐噪音輸入(每引腳可編程)；

10、完全符合外圍組件互連特殊興趣組(PCI SIG) PCI本地總線規范，修訂版2.2，用于在66 MHz下3.3 v操作；

11、支持hot-socketing；

12、內置聯合測試行動組(JTAG)邊界掃描測試(BST)電路符合IEEE標準1149.1-1990；

13、ISP電路符合IEEE Std. 1532。

三、EPM1270T144C5N的應用領域

EPM1270T144C5N的靈活性和可編程性使其適用于多個領域，以下是部分應用領域：

1、通信應用：EPM1270T144C5N可用于通信設備和網絡基礎設施，包括射頻通信、無線通信、衛星通信等領域。它可以幫助實現信號處理、協議轉換、信號調制解調等功能。

2、圖像處理與視頻：該型號的FPGA可用于圖像處理、視頻編解碼、攝像頭接口控制等應用，如數字攝像機、工業視覺系統和視頻監控設備。

3、工業控制：EPM1270T144C5N能夠支持工業自動化領域中的控制系統、傳感器接口、數據采集與處理等功能，例如工廠自動化、機器人控制、PLC（可編程邏輯控制器）應用等。

4、醫療設備：EPM1270T144C5N還可應用于醫療設備，比如醫用成像設備、監測儀器和醫療數據處理系統。

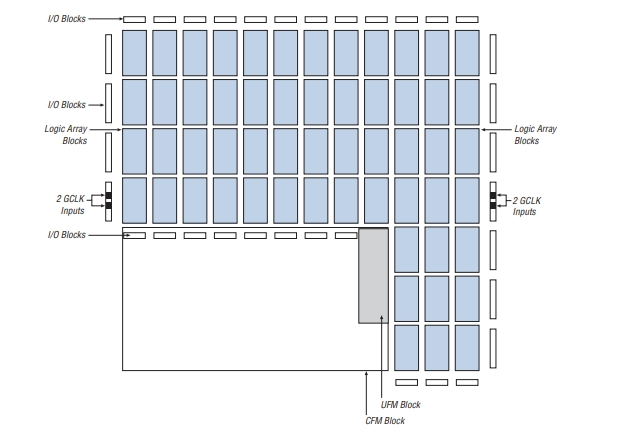

四、EPM1270T144C5N引腳圖

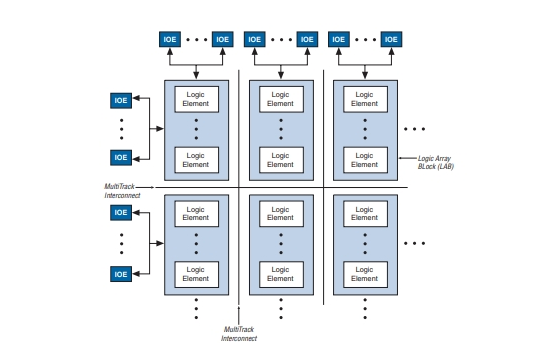

五、EPM1270T144C5N原理圖

六、EPM1270T144C5N使用注意事項：

1. 請確保按照廠商提供的規格和指南正確連接和供電該器件。

2. 在進行編程或配置之前，務必仔細閱讀并遵循廠商提供的用戶手冊和技術文檔。

3. 避免超過器件的最大工作溫度和電壓范圍，以防止損壞。

4. 在使用過程中，注意防止靜電放電，采取適當的防護措施，如接地操作臺和使用靜電防護設備。

5. 避免在潮濕或有腐蝕性氣體的環境中使用該器件，以免影響性能或導致損壞。

6. 在連接外部電路或其他設備時，確保正確匹配信號電平和電流要求。

7. 定期檢查器件的工作狀態和溫度，確保正常運行并及時排除故障。

8. 在進行編程或配置時，確保使用可靠的工具和軟件，并備份重要的數據和設置。

9.只要是在我司采購的產品，我司免費提供技術支持服務。
