TPS563201DDCR是一款由德州儀器（TI）推出的DC-DC電源芯片。現貨供應TI德州儀器旗下全系列IC電子元器件供應商-中芯巨能將為大家提供TPS563201DDCR中文資料（內容包含產品中文技術參數詳解、功能特點、應用領域等內容）附引腳圖、原理圖。如需產品數據手冊、申請樣品測試、詢價、BOM配單等需求，請加客服微信：13310830171。

TPS563201DDCR中文資料

一、TPS563201DDCR中文技術參數詳解

品牌：TI, 德州儀器

產品系列：電源管理IC - 穩壓器 - DC-DC電源芯片

包裝：卷帶（TR）,剪切帶（CT）

系列：D-CAP2?, Eco-Mode?

零件狀態：有源

功能：降壓

輸出配置：正

拓?fù)洌航祲?/span>

輸出類型：可調式

輸出數：1

電壓-輸入（最小值）：4.5V

電壓-輸入（最大值）：17V

電壓-輸出（最小值/固定）：0.768V

電壓-輸出（最大值）：7V

電流-輸出：3A

頻率-開關：580kHz

同步整流器：是

工作溫度：-40°C ~ 125°C（TJ）

標準包裝： 3000個/圓盤

封裝：SOT-23-Thin-6

*買到真正的TPS563201DDCR原廠原裝現貨  - 來自全球授權的TI代理商、原廠貨源 - 深圳市中芯巨能電子有限公司，TPS563201DDCR現貨情況和TPS563201DDCR價格請直接咨詢在線客服或加客服微信：13310830171。

二、TPS563201DDCR功能特點

-高效能：采用了高效率功率轉換技術，可提供高達95%的效率，有助于降低能量損耗。

-寬輸入電壓范圍：可以在寬范圍的輸入電壓下工作，適用于多種輸入電壓的應用。

-可調輸出電壓：提供可調的輸出電壓，適應不同的電路需求。

-集成保護功能：內置了多種保護機制，如過流保護、過熱保護等，提高了系統的穩定性和可靠性。

-小尺寸封裝：封裝緊湊，適合空間有限的應用場景。

三、TPS563201DDCR應用領域

-工業電子：用于工業自動化、控制系統等方面的電源管理。

-通信設備：在通信基站、網絡設備等領域提供穩定的電源。

-消費類電子：用于筆記本電腦、平板電腦等便攜式電子設備的電源管理。

-汽車電子：在運輸電子系統中提供穩定的電源輸出。

-LED照明：用于LED驅動電路，提供所需的電源穩定性。

TPS563201DDCR引腳圖和原理圖

1、TPS563201DDCR引腳圖

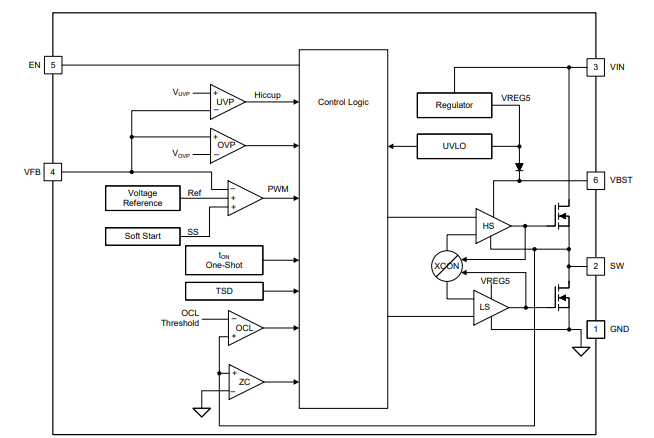

2、TPS563201DDCR原理圖
