IP3005A是英集芯的一款超高精度內置 MOSFET 單節鋰電池保護 IC，屬于英集芯IP3005系列 IC，代理銷售英集芯旗下全系列IC電子元器件-中芯巨能為您提供IP3005A簡介、特性、應用領域、引腳圖及現貨。

IP3005A簡介

IP3005系列 IC是一款超高精度的單節鋰離子/鋰聚合物電池保護芯片，它內置功率 MOSFET，全集成了超高精度的過充電壓、過放電壓、過放電流、過充電流檢測保護電路。IP3005 采用了精確的電壓判斷電路，讓過充電

壓，過充恢復電壓，過放電壓，過放恢復電壓的檢測精度達到±50mV。通過監控內置功率 MOSFET的電流，使得充電過流、放電過流的閾值達到±5%精度，并且不隨電池電壓變化而改變。

IP3005 系列 IC 擁有大范圍的電壓保護和過流檢測選擇，擁有精細的檔位步進，可根據用戶要求實現多樣化定制。

IP3005 系列 IC 采用 eSOP8L 封裝，自帶小型散熱片，配合內置功率 MOSFET 極低的導通電阻阻，在大功率工作下，擁有極佳的散熱性。

中芯巨能現貨供應IP3005，提供技術支持+樣片測試，一片起訂，最快2小時可發貨。客服微信： 13310830171。24小時采購熱線：133-1083-0171。

IP3005系列特性

單節鋰離子/鋰聚合物電池保護 IC

內置超低導通電阻 MOSFET

Ron=25mΩ,(VDD=3.6V,ILOAD=1A)

超高精度電壓檢測保護

過充電壓 VCU：4V ~ 4.575V，（25mV 步進）

精度±50mV

過充恢復電壓 VCL：3.85V ~ 4.4V，（50mV

步進）

精度：±100mV

過放電壓 VDL：2.3V ~ 3V，（100mV 步進）

精度±100mV

過放恢復電壓 VDR：2.4V ~ 3.1V，（100mV

步進）

精度：±100mV

超高精度電流檢測保護

放電電流保護：4A~10A，（250mA 步進）

精度±15%

充電電流保護：2A~8A，（250mA 步進）

精度±15%

0V-電池充電允許

超低功耗：

工作模式：3.0µA

關斷模式：1.5µA

多重保護、高可靠性

負載短路保護

ESD 4KV

小型帶散熱片 eSOP8L 封裝

IP3005A應用領域

單節可充式鋰離子/鋰聚合物電池設備

移動電源、平板電腦

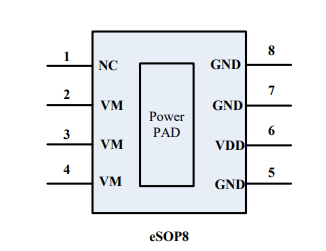

IP3005A引腳圖
