AOTF15B65M1是AOS一款650V 15A的IGBT管，中芯巨能小編將為大家提供AOTF15B65M1中文資料（包含產品參數、產品特點及應用領域等內容）并附上引腳圖、原理圖。

一、AOTF15B65M1中文關鍵參數

制造商產品型號：AOTF15B65M1

制造商：Alpha & Omega Semiconductor Inc.

描述：IGBT 650V 15A TO220

系列：晶體管 - UGBT、MOSFET - 單

產品系列：Alpha IGBT?

零件狀態：有源

IGBT類型：-

電壓-集射極擊穿（最大值）：650V

電流-集電極(Ic)（最大值）：30A

電流-集電極脈沖(Icm)：45A

不同?Vge、Ic時?Vce(on)（最大值）：2.15V @ 15V，15A

功率-最大值：36W

開關能量：290μJ（開），200μJ（關）

輸入類型：標準

25°C時Td（開/關）值：15ns/94ns

反向恢復時間：317ns

工作溫度：-55°C ~ 150°C（TJ）

安裝類型：通孔

封裝：TO-220-3

AOTF15B65M1均從AOS代理或經過認證的可靠渠道采購，長期充足現貨，確保原裝正品！

二、AOTF15B65M1產品特點

AOTF15B65M1具有最新的AlphaIGBT技術、650V的擊穿電壓、快速和軟性的恢復二極管、高效導通二極管、低VCE(SAT)特性、低開關切換損失和軟性、優良的電磁干擾抑制能力、高短路耐受能力。

三、AOTF15B65M1應用領域

AOTF15B65M1主要應用于各種硬開關切換應用，如馬達驅動器、家用電器（如冰箱和洗衣機）、風扇、泵、清潔設備和其它硬開關應用。

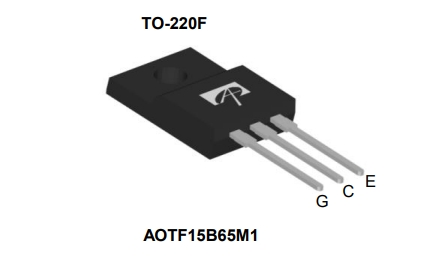

四、AOTF15B65M1引腳圖

五、AOTF15B65M1原理圖

以上就是AOTF15B65M1中文資料（包含產品參數、功能特點及應用領域等內容）并附上引腳圖、原理圖全部?jī)?nèi)容，現在咨詢?cè)诰€客服或加客服微信：13310830171，就送規格書或樣片測試（樣片測試：終端制造業廠家專享，需提供公司名稱）最終解釋權歸我司所有。
