隨著電容式觸摸技術在智能鎖、工業面板、家電等領域的廣泛應用，設計人員面臨的主要挑戰是如何以低成本提供流暢的用戶體驗，同時降低功耗并保持設計簡潔性。瑞薩電子推出的RA0L1 MCU通過集成電容式觸摸功能與低功耗特性，為工程師提供了一個理想的解決方案。

集成觸控與LED控制，簡化設計

傳統方案中，添加電容式觸摸功能通常需要額外的IC和電路來實現諸如LED指示燈等功能，這不僅增加了BOM成本，還增大了PCB尺寸。RA0L1 MCU通過將電容式觸摸傳感器和恒流LED控制器直接集成到32位低端Arm? Cortex?-M23內核MCU中，顯著降低了系統復雜度。如圖1所示，這種集成方式消除了對外部IC和電阻的需求，減少了零件數量，縮小了PCB面積，特別適合空間受限的設計場景。

圖1：RA0L1 BOM成本降低示意圖

優化低功耗設計

在許多應用場景中，尤其是電池供電設備，功耗是一個關鍵考量因素。RA0L1 MCU針對低功耗進行了優化，其電容式觸摸引擎支持多電極連接，并能自動判斷用戶交互狀態，從而在空閑狀態下最大限度地減少能耗。當用戶進行操作時，該引擎能夠快速響應，確保可靠的檢測性能。此外，RA0L1具備高速喚醒能力，在待機模式下電流消耗可降至微不足道的0.25μA，有效延長了電池壽命，滿足現代節能需求。

圖2：RA0L1電容式觸控特色功能

加速開發進程

集成新技術往往伴隨著學習曲線，但RA0L1 MCU通過提供全面的開發資源，使得電容式觸摸功能的實現變得簡單直接。瑞薩電子提供了RA0L1 CPU板和應用板組成的評估套件，其中應用板模擬了實際使用案例中的按鈕、滾輪和滑塊等組件。結合直觀的軟件工具，如QE for Capacitive Touch，工程師可以快速原型化設計，驗證功能，并自信地推進至生產階段。

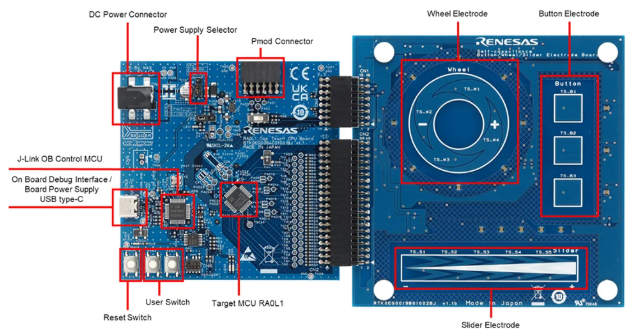

圖3：RA0L1電容式觸摸評估系統

實際應用中的優勢

RA0L1 MCU專為滿足實際工程需求而設計，其主要特點包括：

內置高精度振蕩器：±1.0%精度的高速片上振蕩器（HOCO），無需外部晶振即可保證波特率精度。

寬電壓范圍：1.6V至5.5V的工作電壓范圍，適用于多種電源配置，無需額外穩壓器。

豐富接口：支持UART、SPI、I2C等多種通信接口，便于與其他外設集成。

安全機制：集成了SRAM奇偶校驗、無效內存訪問檢測等安全功能，提升系統可靠性。

這些特性使RA0L1成為從工業控制系統到家用電器的理想選擇。例如，在工業環境中，RA0L1可用于構建耐用且高效的觸摸屏界面；在家用電器領域，它可以幫助設計出更加緊湊且響應靈敏的控制面板。

總結

RA0L1 MCU通過集成電容式觸摸與LED控制，大幅降低了系統復雜性和BOM成本，同時提供了卓越的低功耗表現。借助豐富的開發資源和易于使用的工具鏈，工程師可以迅速將設計理念轉化為實際產品。無論是提高用戶體驗還是達成環境目標，RA0L1 MCU都為設計師提供了一個強大的平臺，助力實現更智能、更緊湊、更高效的產品設計。對于那些尋求在競爭激烈的市場中脫穎而出的企業來說，RA0L1無疑是一個值得考慮的選擇。
