德州儀器（TI）推出的TMAG5134是一款高性能面內霍爾效應數字開關，旨在滿足現代傳感器應用中對高靈敏度、低功耗的需求，同時簡化設計流程。這款器件特別適合用于替代傳統的TMR、AMR和干簧管等磁性檢測解決方案，并且通過集成磁集中器技術實現了更高的靈敏度與更低的功耗。來自全球授權的德州儀器代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供TMAG5134技術參數詳解、引腳圖、原理圖及現貨。

TMAG5134技術參數詳解

TMAG5134提供了兩種不同的封裝選項，包括單個全極性輸出的SOT-23封裝和兩個獨立單極性輸出的X1LGA封裝，使得它能夠適應多種應用場景需求。其靈活性不僅體現在封裝形式上，還包括支持多種采樣率下的高靈敏度閾值組合，允許工程師根據具體項目中的磁體選擇、系統靈敏度要求以及功率消耗目標來定制設計方案。

為優化功耗，TMAG5134內部采用了占空比機制，確保在保持響應速度的同時盡可能降低平均電流消耗。該器件提供推挽式（CMOS）或開漏配置的輸出類型，無需外部上拉電阻，進一步簡化了電路設計。此外，TMAG5134的工作電壓范圍寬達1.65V至5.5V，可在–40°C到125°C的工作溫度范圍內穩定運行，適用于各種環境條件下的應用。

TMAG5134的關鍵特性之一是其獨特的磁場檢測能力，支持全極性和雙單極性磁極檢測選項，這為不同類型的磁性元件提供了廣泛的支持。對于磁場操作點（BOP），TMAG5134提供了從1mT到2mT的不同閾值選擇，確保了針對特定應用的高度可調性。例如，在1.25Hz的采樣率下，平均電流消耗僅為0.5μA，而在20Hz時也僅增加至1.4μA，這樣的低功耗表現非常適合電池供電設備使用。

在實際應用中，TMAG5134憑借其行業標準的SOT-23（DBV）和X1LGA（ZFC）封裝格式及引腳布局，易于集成進現有設計之中。無論是需要低功耗運行的便攜式設備，還是對工作環境有嚴格要求的工業控制系統，TMAG5134都能以其卓越的性能和可靠性提供強有力的支持。總之，對于尋求提高產品能效并減少開發復雜性的工程師而言，TMAG5134無疑是一個值得考慮的選擇。

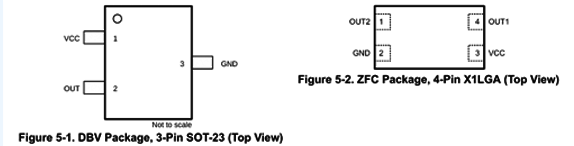

TMAG5134引腳圖

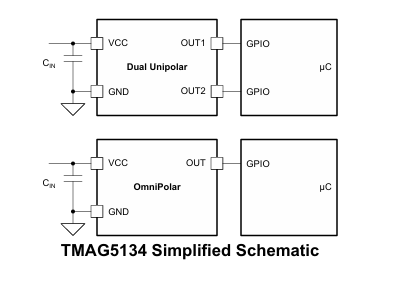

TMAG5134典型應用電路圖

TMAG5134可選型號

TMAG5134A1CDBVR

TMAG5134B1ADBVR

TMAG5134B1BDBVR

TMAG5134B1DDBVR

TMAG5134B5DZFCR

TMAG5134C1CDBVR

TMAG5134E1DDBVR

深圳市中芯巨能電子有限公司現貨供應，100%原裝正品，如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。24小時采購熱線：133-1083-0171。
