SN74AVC1T45 是德州儀器（TI）一款單通道、可配置雙向電壓電平轉換器，專為在不同電壓域的數字系統之間實現可靠數據傳輸而設計。來自全球授權德州儀器代理商、原廠貨源-深圳市中芯巨能電子有限公司為您提供SN74AVC1T45 ：技術參數詳解、引腳圖、原理圖及現貨供應。

SN74AVC1T45 技術參數詳解

雙軌電源架構與電壓兼容性

SN74AVC1T45采用完全可配置的雙電源軌設計，支持 VCCA 和 VCCB 獨立供電，電壓范圍均為 1.2V 至 3.6V。A端口邏輯電平跟隨VCCA，B端口跟隨VCCB，因此可在不同電壓節點間實現雙向電平轉換，典型應用場景包括：

1.2V ? 1.8V

1.8V ? 3.3V

2.5V ? 3.3V

1.5V ? 2.5V

這種靈活性使其廣泛適用于混合電壓系統，如低功耗MCU與3.3V外設接口、FPGA與傳感器通信等。

方向控制與工作模式

器件通過 DIR（Direction Control）輸入 控制數據流向。DIR信號以VCCA為基準，當DIR為高電平時，數據從A總線傳輸至B總線；當DIR為低電平時，數據從B總線傳輸至A總線。此控制機制支持異步通信，無需時鐘同步。

值得注意的是，A端口和B端口的輸入電路始終處于激活狀態，因此所有輸入引腳必須明確驅動至有效邏輯電平（高或低），避免懸空，以防產生過大的靜態電流（ICC）或高阻態電流（ICCZ）。

關鍵保護與低功耗特性

VCC 隔離功能：當任一電源軌（VCCA或VCCB）接地（GND）時，兩個端口均進入高阻抗?fàn)顟B(tài)，防止電流倒灌或信號沖突，確保系統在部分?jǐn)嚯姇r(shí)的安全性。

Ioff 支持局部省電模式：當器件斷電時，Ioff電路禁用輸出端口，防止電流通過輸入/輸出引腳回流，保護器件免受損壞。此特性使其非常適合支持熱插拔或分域供電的系統。

4.6V I/O 耐壓：所有I/O引腳可承受最高4.6V電壓，增強了與3.3V或5V系統的接口兼容性，即使在電源未上電時也能安全連接。

電氣性能與數據速率

在3.3V供電下，輸出驅動能力為 ±12mA，足以驅動典型CMOS負載。其最大數據速率取決于電壓轉換組合，典型值如下：

500Mbps：1.8V ? 3.3V

320Mbps：低于1.8V ? 3.3V，或轉換至2.5V/1.8V

280Mbps：轉換至1.5V

240Mbps：轉換至1.2V

該性能滿足高速低功耗接口需求，如GPIO擴展、I2C緩沖（需注意開漏邏輯適配）和低速并行數據總線。

可靠性與封裝

閂鎖效應防護：符合 JESD 78 Class II 規范，抗閂鎖電流超過100mA。

ESD 耐受能力：

±2000V（人體放電模型，HBM）

200V（機器放電模型，MM）

±1000V（充電器件模型，CDM）

封裝：采用 SOT-23 或 NanoFree? 封裝，尺寸緊湊，適用于空間受限設計。

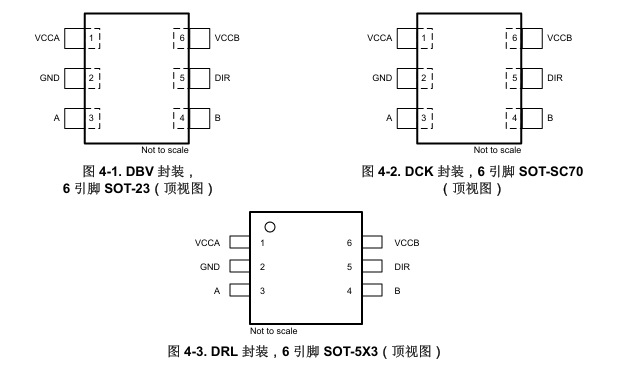

SN74AVC1T45 引腳圖

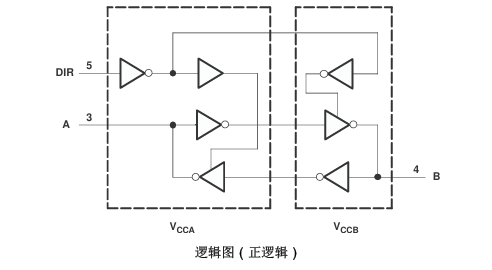

SN74AVC1T45 原理圖

SN74AVC1T45 應用場景

低功耗微控制器與外設接口

電池供電設備中的電壓域隔離

FPGA與傳感器/存儲器電平匹配

工業控制與汽車電子中的信號緩沖

SN74AVC1T45 設計建議

建議在VCCA和VCCB引腳就近放置0.1μF陶瓷去耦電容。

DIR信號應由VCCA域電源驅動，確保電平兼容。

在多器件并聯或長走線應用中，可串聯小電阻（如10–33Ω）抑制反射。

SN74AVC1T45 訂購料號

SN74AVC1T45DCKR

SN74AVC1T45DBVR

SN74AVC1T45DRLR

SN74AVC1T45YZPR

SN74AVC1T45DCKT

SN74AVC1T45DBVT

SN74AVC1T45YEPR

SN74AVC1T45DBVRE4

SN74AVC1T45DBVRG4

SN74AVC1T45DCKTG4

SN74AVC1T45DCKRE4

SN74AVC1T45DCKRG4

SN74AVC1T45DRLRG4

SN74AVC1T45YZTR
