SLG47528 GreenPAK是瑞薩電子一款專為實現常見混合信號功能而設計的小型、低功耗可編程組件。通過一次性可編程（OTP）非易失性存儲器（NVM），用戶能夠靈活配置互連邏輯、IO引腳及宏單元，從而創建多樣化的電路設計。這款高度通用的器件使得在極小尺寸和低功耗的單個集成電路中集成多種混合信號功能成為可能。瑞薩電子代理商-深圳市中芯巨能電子有限公司為您提供SLG47528產品參數詳解、引腳圖、原理圖及現貨供應。

SLG47528產品參數詳解

核心特性與架構

模擬比較器：包含4個模擬比較器（ACMP），支持電平檢測、窗口監控等應用；

基準電壓源：配備2個獨立的基準電壓源（VREF），確保模擬信號處理的精度；

組合功能宏單元：19個宏單元，包括3個可選DFF/LATCH或2位LUT，1個連續DFF/LATCH或3位LUT，4個DFF/LATCH或3位LUT，以及1個管道延遲或3位LUT，適用于復雜的時序控制與信號調理任務；

延遲/計數器：提供5個8位延遲/計數器或3位LUT和2個16位延遲/計數器或4位LUT，可用于定時、計數或事件觸發的應用；

去毛刺濾波器：帶有邊緣檢測器的2個去毛刺濾波器，有助于提高信號完整性；

狀態機：支持8個狀態的狀態機，具有來自狀態轉換的靈活輸入邏輯，適合于復雜的狀態管理需求。

通信接口與額外功能

I2C協議：符合I2C協議的串行通信接口，便于與其他設備進行數據交換；

可編程延遲：內置管道延遲模塊，支持16級/3路輸出，增強時序控制能力；

振蕩器：提供兩個可配置頻率的振蕩器（25kHz至2MHz）和一個25MHz RC振蕩器，滿足不同的時鐘需求；

上電復位（POR）：確保每次上電后系統能夠正確初始化；

用戶存儲器：8字節RAM+OTP用戶存儲器，可通過I2C讀寫，支持從OTP傳輸用戶定義初始值；

回讀保護：支持讀鎖定機制，保護設計免受未經授權的訪問。

電源與封裝細節

寬范圍供電：支持1.71V至5.5V VDD1和0.95V至1.98V VDD2（條件為VDD2 ≤ VDD1），適應多種應用場景；

工作溫度范圍：從-40°C到+85°C，滿足工業級標準；

環保封裝：采用符合RoHS標準且無鹵素的20引腳STQFN封裝，尺寸僅為2.0mm x 3.0mm x 0.55mm，間距0.4mm，特別適合空間受限的設計。

SLG47528應用領域

SLG47528 GreenPAK適用于多種電子設備：

個人計算機與服務器：用于電源管理、信號調節等功能；

PC外設：如鍵盤、鼠標等，需要小型化且低功耗的解決方案；

消費電子產品：包括智能家居設備、智能手表等，對尺寸和功耗有嚴格要求的產品；

數據通信設備：在網絡設備中執行信號處理與同步任務；

手持式和便攜式電子設備：例如智能手機和平板電腦，強調高效能與低能耗的設計。

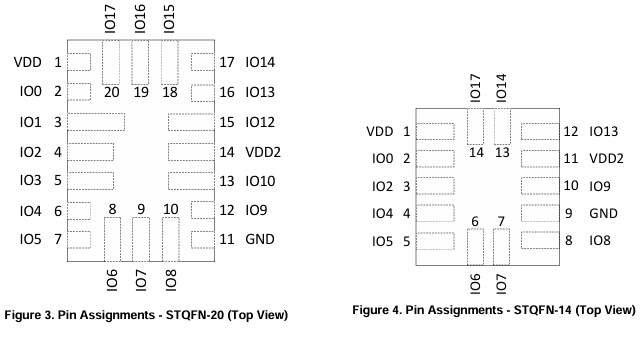

SLG47528引腳圖

SLG47528原理圖

瑞薩電子代理商-深圳市中芯巨能電子有限公司現貨供應SLG47528，為制造業廠家的工程師或采購提供選型指導+數據手冊+樣片測試+技術支持等服務。如需產品規格書、樣片測試、采購、技術支持等需求，請加客服微信：13310830171。
