在汽車照明系統設計中，高可靠性、寬電壓適應性與精準電流控制是LED驅動芯片的核心要求。潤石科技推出的RS3700-Q1是一款符合AEC-Q100標準的單通道高側LED驅動器，專為汽車尾燈、高位剎車燈、側標志燈及車內指示燈、頂燈、閱讀燈和氛圍燈等應用優化，具備高耐壓、高精度電流輸出與全面故障診斷能力。潤石代理、原廠貨源-深圳市中芯巨能電子有限公司代理為您提供RS3700-Q1：技術參數詳解、引腳圖及現貨。

RS3700-Q1技術參數詳解

關鍵電氣特性與性能參數

RS3700-Q1支持4.5V至40V的寬輸入電壓范圍，極限耐壓可達45V，可有效應對12V乘用車及24V商用車系統中的負載突降（Load Dump）、冷啟動浪涌及熱插拔瞬態沖擊，顯著提升系統魯棒性，降低前端保護電路設計復雜度。

器件提供高達500mA的恒定輸出電流，全溫度范圍內電流精度為±4.6%，確保LED亮度一致性。輸出電流通過外部電阻精確設定，同時支持PWM調光，實現靈活的亮度控制。其低Dropout電壓特性（典型值180mV @ 100mA）允許在低輸入-輸出壓差條件下仍能維持穩定工作，提升能效并減少熱耗。

熱共享功能與版本差異

RS3700-Q1分為A、B兩個版本，其中A版本支持外部分流電阻實現熱共享（Thermal Share）功能。該功能允許多個LED驅動器在高負載下協同分擔熱應力，避免單點過熱，提升系統長期運行可靠性，特別適用于多燈組合或高密度布局場景。

封裝方面，器件采用EMSOP8封裝，兩種引腳排列分別兼容TI主流器件：

A版：引腳兼容TPS92621-Q1

B版：引腳兼容TPS92611-Q1

便于客戶進行替代設計與產線切換，降低開發風險與BOM管理成本。

全面自診斷與故障管理機制

RS3700-Q1集成完善的LED故障檢測功能，支持：

LED開路檢測

LED對地短路檢測

單個LED短路識別

診斷閾值可調，適應不同LED配置與環境條件。故障狀態通過開漏FAULT引腳輸出，并支持多達15個設備級聯的故障總線配置，可設置為“連帶失效”或“僅關閉故障通道”，實現靈活的系統級故障響應策略。

在故障或待機模式下，器件進入低功耗狀態，典型靜態電流小于450μA，有助于滿足汽車ECU對低靜態功耗的嚴苛要求，尤其適用于常電供電的燈控模塊。

RS3700-Q1典型應用場景分析

在12V/24V汽車電源架構中，RS3700-Q1的高耐壓設計可省去額外的TVS或前置LDO，簡化電源樹。其高側驅動結構適用于共陰極LED配置，廣泛用于：

尾燈/剎車燈雙亮度控制（通過PWM實現）

室內多區域氛圍燈調光

高位剎車燈（CHMSL）驅動

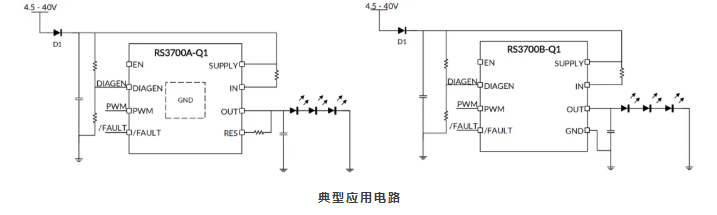

此外，±4.6%的電流精度保證了同批次及跨溫度范圍內的亮度一致性，滿足車廠對光學性能的嚴格標準。下圖是RS3700-Q1典型應用電路圖：

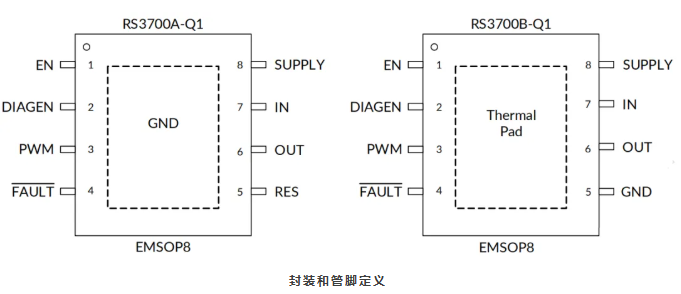

RS3700-Q1引腳圖

RS3700-Q1可選型號
